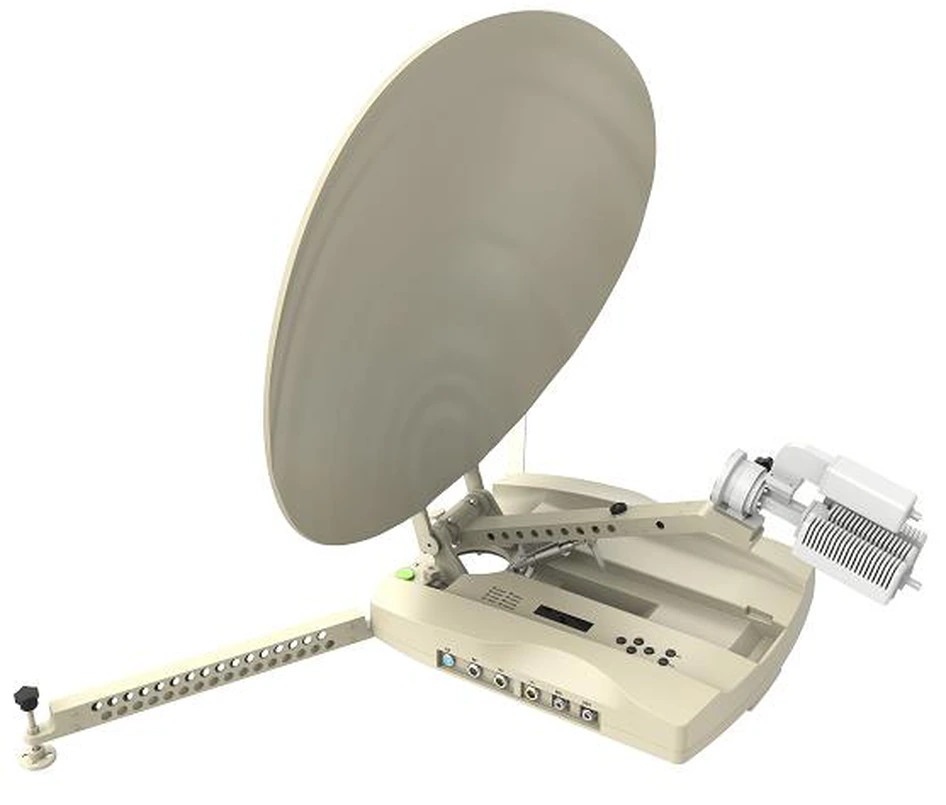

南京控维 HS500A 轻型卫星通信便携站（Ku 频段）：0.75 米碳纤维
核心摘要：南京控维 0.75 米碳纤维拼瓣偏馈抛物面天线的轻型便携站，Ku 频段，天线与通信主机一体化，整机工作状态 14.2kg。寻星不超过 3 分钟，内置可拆卸锂电池工作≥4 小时（容量≥300Wh），调制解调器业务速率 24kbps-22Mbps，支持 SCPC/TDMA 混合组网。可接入消防救援局卫星网主站与图像综合管理平台。
HS500A 轻型便携站 · 本页要点速览
| 项目 | 关键数 |
|---|---|
| 产品型号 | HS500A 型轻型卫星通信便携站（Ku 频段） |
| 天线 | 偏馈抛物面、碳纤维拼瓣式，等效口径 0.75m |
| 工作频率 | 发射 13.75-14.50GHz；接收 10.70-12.75GHz |
| 天线增益 | 发射≥39.2+20log(f/14.25) dBi；接收≥38.1+20log(f/12.50) dBi |
| 寻星时间 | ≤3 分钟（俯仰 0-90°、方位 90°-360° 手动连续可调） |
| 功放 | 16W，波导 WR-75 输出，本振 13.05GHz |
| 业务速率 | 上下行 24kbps-22Mbps（SCPC/TDMA 混合组网，可切换） |
| 整机重量 | 14.2kg（携行尺寸 600×400×250mm） |
| 电池 | 内置可拆卸锂电池，工作≥4 小时，容量≥300Wh |
| 工作温度 | -30℃ 至 +65℃（存储 -50℃ 至 +85℃），IP66 |
HS500A 型轻型卫星通信便携站面向高速宽带数据业务，实现全球通信无缝覆盖，可迅速展开成为一个支持话音、数据、音视频和广域网接入等宽带多媒体通信业务的卫星通信地球站。
- 入网标准：可以接收消防救援局卫星主站网管信号，接入消防救援局卫星网卫星主站；能接入消防救援队伍图像综合管理平台，并实现音视频互联互通；
- 网络管理：能够接入部消防局新网管系统，支持二级网管管理，中文界面；终端融合卫星网、Wi-Fi / 交换、路由服务等模块；
- 轻量一体化设计：天线设备和通信主机一体化设计，整机工作状态总重量不大于 15kg。
| 参数名称 | 指标说明 |
|---|---|
| 整机指标 | |
| 重量 | 14.2kg |
| 携行尺寸 | 600×400×250mm |
| 整机系统功耗 | ≤120W |
| 工作时长 | 内置可拆卸锂电池供电工作时间≥4 小时，容量≥300Wh |
| 扩展 | 本设备含图像、声音采集和输出设备 |
| 接口类型 | 具备供电、有线、扩展调测接口，具有 WiFi 无线功能 |
| 无线 | 频率 2.4GHz、支持 IEEE802.b/g/n、发射功率≥500mW、无线速率≥100Mbps |
| 卫星天线 | |
| 天线形式 | 偏馈抛物面，碳纤维拼瓣式 |
| 寻星时间 | ≤3 分钟 |
| 等效口径 | 0.75m，符合卫星运营商的入网要求 |
| 工作频率 | 发射（Tx）：13.75-14.50GHz；接收（Rx）：10.70-12.75GHz |
| 天线增益 | 发射（Tx）：≥39.2+20log(f/14.25) dBi；接收（Rx）：≥38.1+20log(f/12.50) dBi |
| 交叉极化隔离度 | ≥30dB |
| 极化方式 | 线极化 |
| 俯仰范围 | 0-90° 手动连续可调（支持微调，精度小于 0.5°） |
| 方位范围 | 90°-360° 手动连续可调（支持微调，精度小于 0.5°） |
| 极化方位 | ±90° 手动连续可调 |
| 卫星功放 | |
| 功放大小 | 16W |
| 输出接口 | 波导，WR-75 |
| 本振频率 | 13.05GHz |
| 输入接口 | N Type，female（阻抗 50 欧） |
| RF 输出范围 | 14.0-14.5GHz |
| 输出驻波比 | 2.0:1 |
| 10MHz 参考源 | 外置（本振） |
| 低噪声变频器 LNB | |
| 噪声系数 | 0.8dB |
| P1dB 输出功率 | 5dBm |
| RF 输入范围 | 12.25-12.75GHz |
| 振幅 / 频率特性 | ±5dB（全频段） |
| 本振频率 | 11.30GHz |
| 本振稳定度 | ±5kHz（PLL 型） |
| 10MHz 参考源 | 外置（本振） |
| 调制解调器 | |
| 组网模式 | SCPC/TDMA 混合组网模式，可切换 |
| 组网方式 | 支持星状网、网状网及混合组网 |
| 中频范围 | 950MHz-2150MHz |
| 调制方式 | BPSK、QPSK、8PSK、16APSK |
| 编码方式 | LDPC+BCH，TPC |
| TCP 加速功能 | 支持 |
| 射频接口 | Type-N，950-2150MHz，提供 10MHz 参考 |
| 业务速率 | 上下行 24kbps-22Mbps |
| 数据接口 | RJ45，RS232，V.35（可选） |
| 门限 Eb/N0 | ≤3.5dB |
| 误码率 | 1×10-6，LDPC，QPSK，3/4 |
| 环境性能 | |
| 防护等级 | IP66 |
| 工作温度 | -30℃ 至 +65℃ |
| 储存温度 | -50℃ 至 +85℃ |
| 工作海拔 | 0-5000 米 |
| 相对湿度 | 0%-100% |
参数与系统特点均出自南京控维《消防便携站宣传彩页（HS500A）》，数值与单位照原文录入（2026-10-23 核对）。
- 对星是手动的：俯仰、方位、极化都写的是手动连续可调，寻星不超过 3 分钟，操作员要会看频谱或信号电平。要一键自动开站的，看 CWP350C（1 分钟）或 CWP500B（2 分钟）这类全自动便携站。
- 业务速率按 24kbps-22Mbps 区间理解：这是调制解调器的能力区间，实际能跑多少取决于分配到的载波与带宽，做视频回传方案时按并发路数反推，不要按 22Mbps 峰值填。
- 入网口径要提前对：彩页写明可接入消防救援局卫星网卫星主站与图像综合管理平台；不是这个体制的用户，要确认自己的主站是否接受该终端入网。
HS500A 是 Ku 频段还是 Ka 频段？
Ku 频段。天线工作频率为发射 13.75-14.50GHz、接收 10.70-12.75GHz，功放输出 14.0-14.5GHz、LNB 输入 12.25-12.75GHz。
HS500A 要手动对星吗？
要。彩页给出的俯仰范围 0-90°、方位范围 90°-360°、极化方位 ±90°，均标注手动连续可调（支持微调，精度小于 0.5°），寻星时间不超过 3 分钟。
电池能用多久？
内置可拆卸锂电池，供电工作时间≥4 小时，容量≥300Wh。可拆卸，可另备电池接续。
能接消防的图像平台吗？
厂家彩页写明：可接收消防救援局卫星主站网管信号、接入消防救援局卫星网卫星主站，并能接入消防救援队伍图像综合管理平台实现音视频互联互通；网络管理侧支持二级网管、中文界面。
HS500A 的天线和功放是什么规格？
天线为偏馈抛物面、碳纤维拼瓣式，等效口径 0.75m，发射增益≥39.2+20log(f/14.25) dBi、接收增益≥38.1+20log(f/12.50) dBi，交叉极化隔离度≥30dB；功放 16W，输出接口波导 WR-75，本振 13.05GHz。
HS500A 的环境性能到什么程度？
防护等级 IP66，工作温度 -30℃ 至 +65℃，储存温度 -50℃ 至 +85℃，工作海拔 0-5000 米，相对湿度 0%-100%；整机系统功耗≤120W。
- 南京控维官网：cowave.com
- 本文参数出处：厂家《消防便携站宣传彩页（HS500A）》产品彩页，数值与单位照原文记录
