TQZD-08 天启数传终端：6 至 38V 宽压，接收灵敏度 -132dBm
核心摘要：天启星座标准数传终端，半双工 UHF，每条报文最大 120 字节、速率 1400bps、发射不低于 30dBm、接收灵敏度 -132dBm；GPS 与北斗双模定位，捕获灵敏度 -147dBm；6 至 38V 宽压、一路 485、德驰 DTM06-12 连接器、6 轴姿态传感器，IP65 防护，135mm×117mm×35mm、不超过 500 克，设计寿命超过 5 年。
TQZD-08 数传终端 · 本页要点速览
| 项目 | 关键数 |
|---|---|
| 产品型号 | TQZD-08 天启数传终端 |
| 工作频段 | UHF，半双工 |
| 报文长度 | 每条最大 120 字节 |
| 通信速率 | 1400bps |
| 发射功率 | ≥30dBm |
| 接收灵敏度 | -132dBm |
| 定位 | GPS L1 与北斗 B1，精度 <2.5 CEP |
| 供电与功耗 | 6 至 38V；待机 ≤0.04W，发射含接收 ≤9.6W |
| 防护与尺寸 | IP65，135mm×117mm×35mm，≤500 克 |
| 使用寿命 | >5 年 |

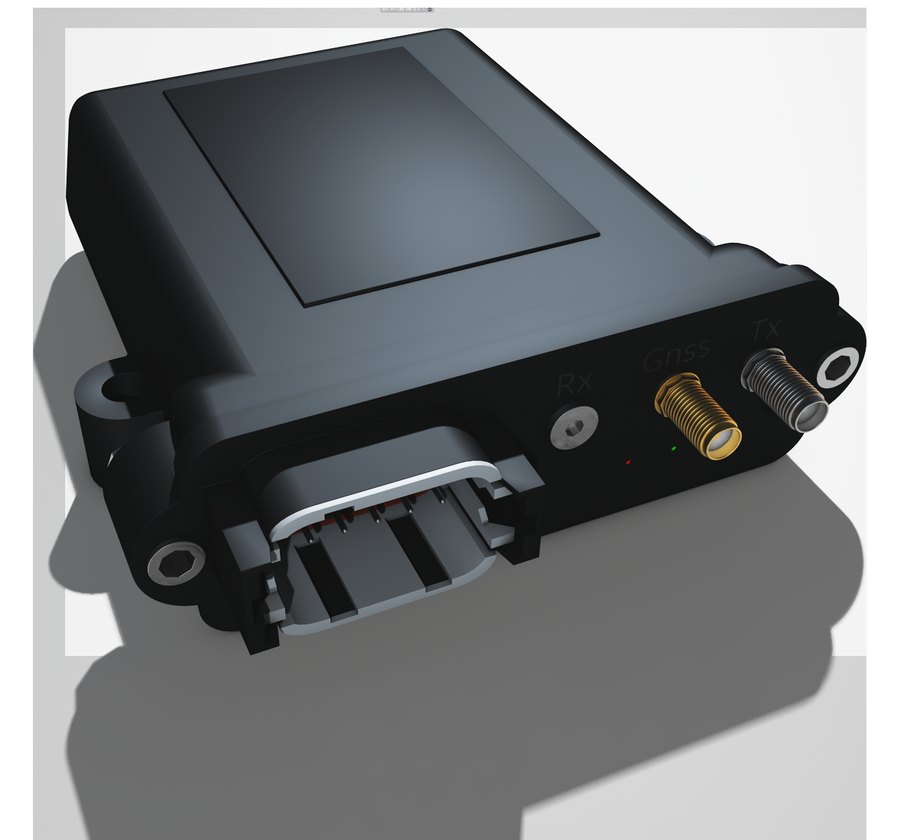

TQZD-08 卫星通信终端是一款高性能、低功耗的卫星物联网无线通信终端，可以与在轨天启卫星系统通信。产品内置天启卫星物联网收发模块及 GNSS 定位模块，内置卫星过轨预报和低功耗管理算法。半双工工作模式，防水防尘，防护等级 IP65；直流宽压输入，额定电压范围 6 至 38V；内置反接保护、过流保护，内置温度传感器，6 轴姿态传感器；可匹配多种外置天线，德驰防水连接器；支持 1 路 485 通讯；高精度、高灵敏度 GNSS 定位模块，支持北斗、GPS 定位，支持扩频调制发射传感器数据和通信短报文数据。
- 半双工工作，IP65 防水防尘；
- 6 至 38V 宽压输入，内置反接保护与过流保护；
- 内置温度传感器与 6 轴姿态传感器；
- 支持 1 路 485 通讯，德驰 DTM06-12 防水连接器；
- 高精度高灵敏度 GNSS 定位，支持北斗与 GPS；
- 可接收星上载荷下发的广播业务数据，也可通过传感器采集数据或上位机通信短报文数据输出；
- 支持电源指示灯、状态指示灯、定位指示灯；自动卫星轨道计算与低功耗管理；
- 支持卫星两行参数配置或在轨卫星广播更新。
| 参数名称 | 指标说明 |
|---|---|
| 天启通讯 | |
| 工作频段 | UHF |
| 报文通讯 | 最大 120 字节/次 |
| 载波频率误差 | 500Hz |
| 通信速率 | 1400bps |
| 发射功率 | ≥30dBm |
| 接收灵敏度 | -132dBm |
| 定位 | |
| 接收频段 | L1 1575.42MHz、B1 1561.098MHz |
| 水平定位精度 | 自主定位 <2.5 CEP |
| 接收灵敏度 | 捕获 -147dBm，跟踪 -162dBm，重捕 -158dBm |
| 天线与供电 | |
| 天启通信天线 | 400MHz，玻璃钢天线或小钢炮天线 |
| 定位天线 | 外置有源天线，供电 3.3V，增益 30dB |
| 供电电压 | 6 至 38V |
| 功耗（输入电流 @12V） | |
| 突发传输模式 | ≤800mA |
| 接收模式 | ≤8mA |
| 深度休眠模式 | ≤3mA |
| 整体功耗 | 接收 ≤0.1W，发射含接收 ≤9.6W，待机 ≤0.04W |
| 接口与外形 | |
| 485 数据接口 | 115200bps |
| 整机接口 | 德驰 DTM06-12 连接器 |
| 天线接口 | SMA-K |
| 防护等级 | IP65 |
| 工作温度 | -20℃ 至 +80℃，存储 -40℃ 至 +85℃ |
| 设备尺寸 | 135mm×117mm×35mm |
| 重量 | ≤500 克 |
| 使用寿命 | >5 年 |
参数出自国电高科官网本型号产品页（2026-10-23 核对）；官网参数表未列的项目出自《国电高科-产品手册 20260305 版》，官网与手册数值不一致的按官网。
- 深度休眠 3mA 不算低：同门的 TQZD-10 是 1.5mA，模组级是 15µA。野外太阳能供电、一天只上报几次的场景，3mA 的静态电流会明显吃掉电池余量，算续航时按「待机 0.04W」这一项推。
- 工作温度下限 -20℃，不是工业级的 -40℃：存储能到 -40℃，但工作下限是 -20℃。北方冬季野外、冷库、高海拔场景要么加保温，要么换 TQZD-10（工作温度 -30℃ 至 +80℃）。
- 只有一路 485：要同时接多个传感器，得在外部分线或用采集器汇总；要 6 轴姿态、温度这类本体数据的，这一款自带。
TQZD-08 和 TQZD-10 怎么选？
接口多、要姿态数据、安装空间够的选 TQZD-08：它有 6 轴姿态传感器、德驰车规连接器、接收灵敏度 -132dBm，比 TQZD-10 的 -125dBm 好 7dB。要小体积、要 IP67、要更低工作温度的选 TQZD-10：200 克、φ80mm×21mm，工作温度下限 -30℃。
终端能自己算什么时候发数据吗？
能。终端内置卫星过轨预报与低功耗管理算法，会自动计算卫星轨道并择机通信，不需要上位机一直开着指挥。手册还写了支持卫星两行参数配置或在轨广播更新，用于星座变化后更新星历。
能不能接 PLC 或者组态软件？
能，走 485。终端提供一路 485 数据接口（115200bps）与德驰 DTM06-12 防水连接器，常见的工业 PLC、DTU、组态屏都支持标准的 485 或 MODBUS 通讯；具体的报文格式要按终端协议对接。
