铱星 Certus 9770 模组：22/88 Kbps 中速数据、两路语音与 IMT 消息

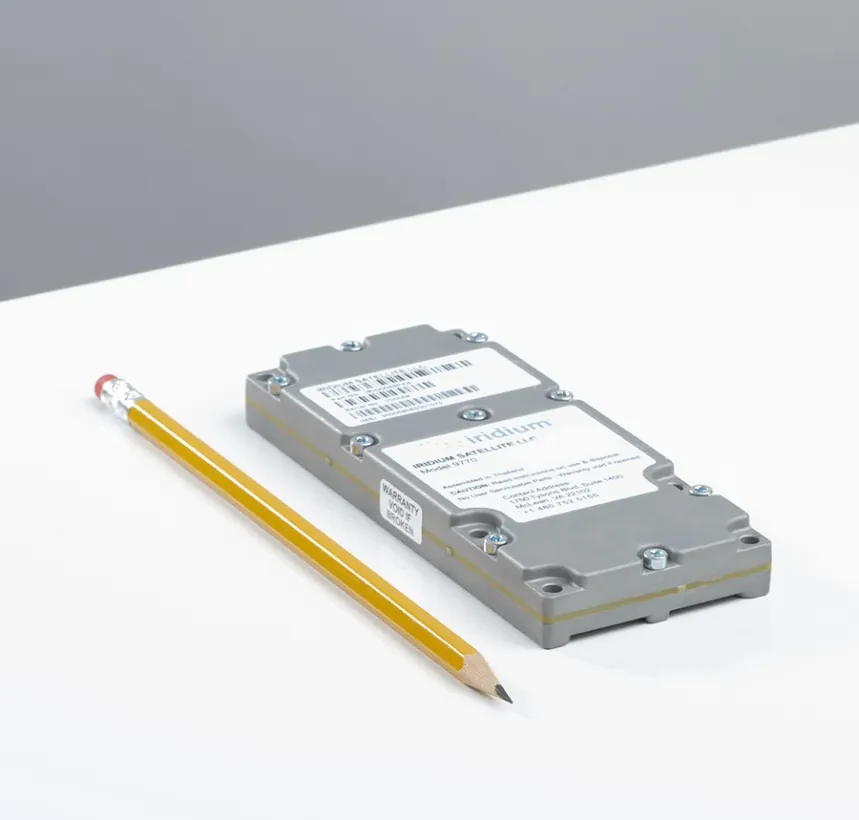

Iridium Certus 9770 是铱星 Certus 系列里的一款中速通信模组：140 × 60 × 16 毫米、185 克、12 V 供电，上行 22 kbps、下行 88 kbps，同时支持 IMT 消息、IP 数据和两路语音，走 Iridium Certus 100 服务。它比 9704 大得多也快得多，比 9810 小得多也慢得多——正好卡在"既要传数据、又要打电话"这一档。
选它的判断可以压成一句：设备要同时有语音和中等速率的数据，且供电方便给 12 V，就上 9770。 只要传感器读数和位置（几百字节级），9603 或 9604 更省；要跑几百 kbps 以上的宽带业务，看 9810。三款模组的分工见下表。
和 9704 一样，9770 是裸模组，不是整机。它只负责"把数据发上卫星、把电话接通"这一段——不带主控、不带外壳、不带天线设计，射频口是一个 MMCX 座，电源、天线、防护水平全部由你做。
铱星在 Certus 系列下有三款模组，按"速率—供电—体积"排开，用途并不重叠：
| 对比项 | Certus 9704 | Certus 9770 | Certus 9810 |
|---|---|---|---|
| 官方定位 | 超大消息物联网模组 | 中速语音 + 数据模组 | 宽带核心收发模块（BCX） |
| 尺寸 | 31.5 × 42.0 × 3.8 mm | 140 × 60 × 16 mm | 150.6 × 133.6 × 18.2 mm |
| 重量 | 12 g | 185 g | 500 g |
| 安装方式 | LGA 表面贴装（无连接器） | 50 针母头 + MMCX 射频座 | 板级模块，配 BAE / BAA 与功放 |
| 供电 | 3.5 至 4.5 V（电池直供） | 12 VDC ± 2.5 V | 12 VDC ± 10% |
| 数据速率 | IMT，单条消息最大 100 KB | 上行 22 kbps / 下行 88 kbps | 上行 352 kbps / 下行 704 kbps |
| 语音 | 不支持 | 两路 Certus 语音 | 三路 Certus 语音（BCX 口径） |
| 业务 | IMT | IMT + Certus 100 IP 数据 + 语音 | Certus 100/200/350/700 IP 数据 + 语音 |
| 典型场景 | 传感器、超长待机遥测 | 车船、SCADA、单人作业通信 | 船载、车载、机载宽带终端 |
一句话记法：9704 传得了大包但不打电话，9810 打得快但吃电吃空间，9770 是中间那档——电话能打、数据够用、体积和功耗都还收得住。
| 参数项 | 规格值 | 工程说明 |
|---|---|---|
| 部件号 | IRID005801 | 铱星官方数据表标注 |
| 尺寸 | 140 × 60 × 16 mm | 长 × 宽 × 高 |
| 重量 | 185 g | — |
| 电源与信号连接器 | 50 针母头 | 2025 版官方对比表标 Samtec 1.27 mm 间距排针（TFC-125-02-L-D） |
| 射频连接器 | MMCX | 50 Ω |
| 频率范围 | 1616 至 1626.5 MHz | 铱星 L 频段 |
| 天线 | 外部无源全向天线 | 最大电缆损耗 2 dB（配合规天线） |
| 最大平均 EIRP | 9 dBW | 配合规天线条件下 |
| 输入电压 | 12 VDC ± 2.5 V | 车载船载电源可直接取电 |
| 最大工作电流 | 1.5 A | — |
| 平均功耗 | 3.5 W（典型，开阔天空） | 2025 版对比表另标空闲 60 mW |
| 命令与控制接口 | 串口，230.4 kBaud | AT 风格指令 |
| IP 数据接口 | PPP over Serial | 波特率可编程 |
| 音频接口 | I2S | 用于两路语音 |
| SIM | 6 线接口，1.8 V / 3 V；或远程 SIM | 需铱星 Certus SIM 卡 |
| 发射指示 | 控制线输出 | 便于外部判断当前是否在发射 |
| 工作温度 | -40℃ 至 +70℃ | — |
| 振动 | SAE J1455 | 车船载标准 |
| 工作高度 | 9144 m（30000 ft） | — |
| 认证 | FCC、CE、IC、澳大利亚、RoHS、REACH | 官网另列 ANATEL、墨西哥、ICASA、ITU |
⚠️ 认证清单两处不一致：官方数据表（IRID005801）列 FCC、CE、IC、澳大利亚、RoHS、REACH；铱星官网 9770 产品页列 CE、IC、FCC Part 25、ANATEL、墨西哥、ICASA、ITU。两份都是铱星自己的文件，本文两处照实并列。做目标市场准入时，以当地经销商或铱星账户经理出具的当期认证清单为准，不要拿这张表直接报批。

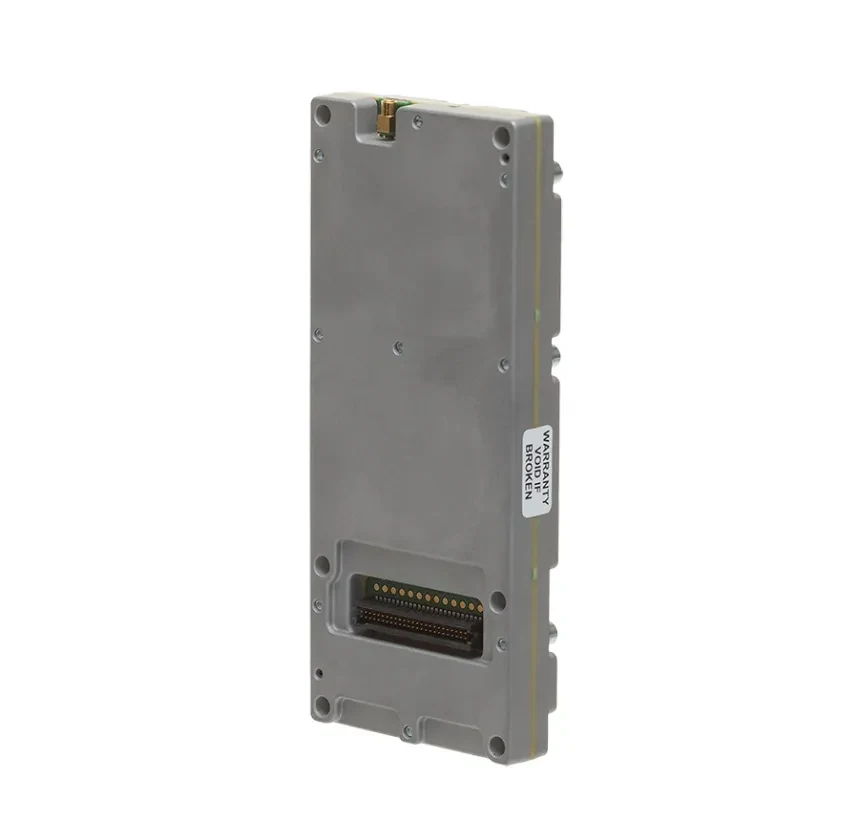

第一，它不是表贴件，是"插上去"的。 9770 靠 50 针母头和 MMCX 射频座接进你的系统，不是像 9704 那样回流焊到 PCB 上。好处是可更换、便于调试、不用做 LGA 焊盘的工艺验证；代价是连接器和线缆成了新的可靠性环节，车船振动环境下要按 SAE J1455 的口径做固定与防松。
第二，12 V 供电是便利，也是限制。 车载、船载、工业控制柜里取 12 V 很方便，所以 9770 在车船和 SCADA 场景特别合适。但反过来说，电池直供的低功耗设备不适合它——它是 3.5 W 量级的负载，要按 1.5 A 峰值留余量，和 9704 那种 40 mW 待机的路子完全不是一回事。
第三，射频口要按电缆损耗 2 dB 配额设计。 官方给出的"最大电缆损耗 2 dB"是配合规天线的前提条件。天线馈线选长了、接头多了，损耗就超配额，链路余量直接掉。 装车装船时先把馈线长度定下来，再选天线和走线，别反过来。
铱星给 9770 准备了整套开发套件（Integrator Development Kit，IDK），面向产品工程师设计，包含四个部分：
| 部分 | 内容 |
|---|---|
| 硬件套件（HDK） | 9770 收发器本体、收发器适配板（含 SIM 座、电源口、电源路径管理、探针点、状态指示、扩展口）、USB 扩展适配板、L 波段铱星天线、天线支架、RF 延长线、国际通用 AC 适配器、USB 线、开发者 SIM 卡、安装螺钉与工具、文档卡 |
| 软件套件（SDK） | Open Virtual Appliance（OVA）形式的 SDK 虚拟机（含 Linux 系统、SDK 库与演示应用），配套《SDK 虚拟机入门指南》与《演示应用指南》 |
| 集成文档 | 硬件开发者指南、软件开发者指南，以及一组应用笔记 |
| 服务开通 | 套件内含一张铱星 Certus SIM 卡，需由服务商开通后才能入网 |
官方的说法是：软件套件里的现成演示应用，能让你拿到套件几分钟内就连上铱星网络、打通到互联网或公共电话网。硬件套件用 PC 或自带主控处理器都能驱动，适配板上的探针点和状态灯是给调试用的。
要提醒的一点：IDK 是开发与评估用的，定位是让你快速摸清模组能力并开始自研产品，不是可以直接部署的成品终端。产品定型后仍需自己做整机设计与认证。
9770 支持 IMT 吗？和 9704 的 IMT 是一回事吗？ 是一回事。IMT（Iridium Messaging Transport）是铱星的一项业务，官方《Iridium IoT Data Services》对比表里，使用 IMT 的硬件列的就是 Certus 9704 / 9770 / 9810 三款。区别在于 9770 除 IMT 消息外，还能同时跑 IP 数据和语音；9704 只做 IMT 消息。
9770 带定位功能吗？ 不带。铱星官方数据表与产品页均未把 GNSS 列为 9770 的功能项。需要定位时要另配 GNSS 接收机；如果只想要"通信 + 定位直通"的超小方案，可看 9704 的 GNSS 直通口，或直接选带 GNSS 的 9604 三合一模组。
9770 能传图片或音频吗？ 能。走 IMT 的消息单条上限 100 KB，官方明确说该容量可用于图片与声音片段。但要注意 9770 的 IP 数据速率是 22/88 kbps 量级，传大文件是靠消息通道而不是靠"带宽"。
9770 属于哪个服务等级？ Iridium Certus 100，即 IP 数据速率上限 88 kbps 那一档。同系列的 9810 可配置到 Certus 200/350/700。
9770 和 9810 怎么选？ 按速率和体积。要 352/704 kbps 级别的宽带、且装得下 150.6 × 133.6 毫米、500 克的模块与配套天线电子件，选 9810；速率需求在几十 kbps 级、体积和重量要收着，选 9770。
开发要准备什么？ 官方 IDK 套件（含收发器、适配板、天线、电源、开发者 SIM）+ 一张开通好的铱星 Certus SIM 卡。套件内的 SIM 卡需经服务商开通才能入网。
| 关键词 | 一句话解读 |
|---|---|
| Iridium Certus 9770 | 铱星 Certus 系列的中速通信模组，官方归类为 Certus |
| 上行 22 kbps / 下行 88 kbps | 中速档数据速率，对应 Iridium Certus 100 服务 |
| 两路 Certus 语音 | 可同时跑 IMT 消息与 IP 数据，是它与 9704 的关键分界 |
| 140 × 60 × 16 mm / 185 g | 模块本体尺寸重量，比 9704 大一个量级 |
| 50 针母头 + MMCX | 非表贴件；靠连接器安装，便于更换与调试 |
| 12 VDC ± 2.5 V | 车船载与工业柜取电方便，但电池直供设备不适用 |
| 3.5 W 平均功耗 | 3.5 W 量级负载，按 1.5 A 峰值留余量 |
| 电缆损耗 2 dB | 配天线时的馈线损耗配额，超了链路余量就掉 |
| Integrator Development Kit | 官方开发套件，含硬件套件、SDK 虚拟机、文档与开发者 SIM |
