铱星 Certus 9704 模组：100 KB 大消息、GNSS 直通与 10 年寿命

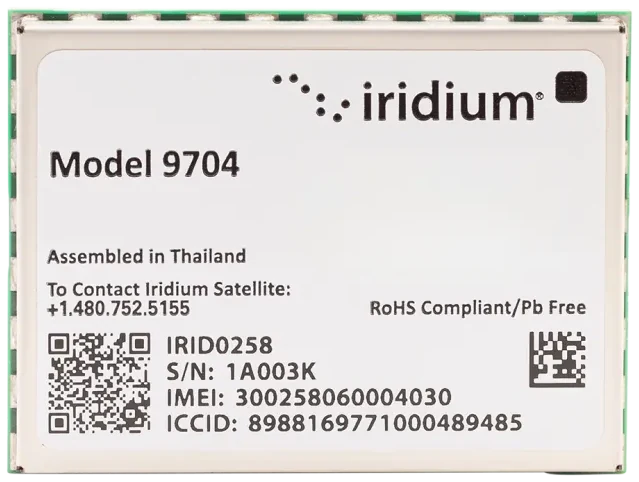

Iridium Certus 9704 Module 属于铱星的 Certus 产品系列，是这一系列里做物联网大消息的表面贴装通信模组：31.5 × 42.0 × 3.8 毫米、12 克，单条消息上限 100 KB，能传图片和音频片段。它支持的是 IMT（Iridium Messaging Transport） 业务——和 9602、9603、9604 走的 SBD 不是同一条路：那三颗做 340 字节级的小包，9704 做百 KB 级、云端原生的大包。
选它的判断只有一句：你要传的数据超过几百字节，甚至包括图片和音频，就得上 9704；只传传感器读数和位置，9603 或 9604 更省。
有一点必须先讲清楚：9704 是一颗裸模组，不是整机。 它只负责"把数据发上卫星"这一段——不带主控、不带定位、不带电源设计。想先摸清它好不好用，最省事的路径是官方那套开发套件（Launch Pad 开发板 + 预配置模组 + 天线 + 电池），套件与开发板的事另有专文：铱星 Certus 9704 开发套件 。
IMT 是 SBD 的演进版本，但两者思路完全不同：SBD 是"设备到设备/设备的服务器"的点对点小包，IMT 是云端原生的消息总线。
| 对比项 | SBD（短突发数据） | IMT（铱星消息传输） |
|---|---|---|
| 单条消息上限 | 上行 340 字节 / 下行 270 字节 | 最大 100 KB |
| 传输模式 | 点对点，投递端点在服务商侧配置 | 主题（Topic）发布订阅、队列 |
| 云端对接 | 需自建服务器接收 | 原生对接 AWS，消息以 JSON 落到 SQS 队列 |
| 数据格式 | 原始字节流，需自定义协议 | 通用云就绪格式，标准 JSON |
| 适用数据 | 传感器读数、心跳、位置 | 图片、音频片段、较大配置文件 |
| 计费思路 | 按字节 | 按消息与用量，面向 M2M 优化 |
对系统集成来说，IMT 最大价值是省掉自建服务器这一环：数据从设备出来，经铱星网络直接进 AWS 的队列，后面的解析、入库、告警全在你熟悉的云上做，用 Python、Node.js、Go 都可以。
归类以铱星官网为准：这颗模组的官方名是 Iridium Certus™ 9704 Module，属 Certus 系列。 有些资料把它写成"IMT 模组"，那是按它支持的业务叫的，不是铱星的产品归类——IMT 是一项业务（服务），Certus 才是产品系列。按铱星官方《Iridium IoT Data Services》对比表，使用 IMT 的硬件共三款：本文这颗 9704（超大消息）、中速并带两路语音的 9770
、以及宽带的 9810
。选型顺序是先定业务（IMT 还是 SBD），再定模组；页面地址跟着官网归类走，用 certus-9704-module。
| 参数项 | 规格值 | 工程说明 |
|---|---|---|
| 尺寸 | 31.5 × 42.0 × 3.8 mm（长×宽×高） | 超薄，适合紧凑型工业设备 |
| 重量 | 12 g | — |
| PCB 连接方式 | LGA 焊盘，标准 SMT 回流焊 | 无连接器、无电缆，直接焊在开发者 PCB 上 |
| 占位面积 | 约 2 平方英寸 | 铱星官方表述为"2-square-inch footprint" |
| 主电源电压（V_BAT_MAIN） | 典型 3.7 V，范围 3.5 V 至 4.5 V | — |
| 功放电源电压（V_BAT_PA） | 典型 3.7 V，最大 4.5 V | 功放单独一条供电轨 |
| IO 电源电压（V_IO） | 1.8 V 至 3.3 V | 主控电平按此设计，引脚不是 5 V 容忍 |
| 最大正常工作电流 | 主电源 1600 mA、IO 250 mA | — |
| 功放峰值电流 | 7 A | 电源与走线必须按 7 A 设计，这是最容易低估的一个数 |
| 待机平均功率 | 主电源轨 40 mW、功放轨 0 mW | 空闲时功放轨不耗电 |
| IMT 传输平均功率 | 主电源轨 300 mW、功放轨 600 mW | 两条轨一起算才是电池口径，别只按 600 mW 估算 |
| 频率范围 | 1616-1626.5 MHz | 铱星 L 频段 |
| 双工方式 | TDD | — |
| 阻抗 | 50 Ω | — |
| 复用方式 | TDMA / FDMA | — |
| 天线类型 | 陶瓷贴片天线或螺旋天线 | 模组配小型口径天线即可工作 |
| GNSS 直通输出（GNSS_RF_OUT） | 1559-1610 MHz，输出阻抗 50 Ω | 模组自身不含定位功能，只把天线信号引给外部 GNSS 接收机 |
| GNSS 直通增益 | 最小 4 dB / 典型 7 dB / 最大 10 dB | 外部 GNSS 接收机可复用同一副天线 |
| 命令接口 | JSPR（基于 JSON 的 REST 串行协议） | 与传统 AT 命令不同，开发方式偏云 API 风格 |
| 网络 | 低轨 L 频段，铱星 66 星组网 | 含极地全球覆盖 |
| 业务类型 | 无连接、存储转发 | — |
| 工作温度 | -40℃ 至 +85℃（含自发热） | 工业级 |
| 存储温度 | -40℃ 至 +125℃ | — |
| 潮湿敏感等级 | MSL 3 | 回流焊前烘烤与车间暴露时间要按此管控 |
| 设计寿命 | 10 年以上连续服务 | 铱星官方表述 |
| 认证 | FCC、欧盟/英国 CE、加拿大 ISED | 各国本地入网许可另需确认 |
⚠️ 参数差异说明：铱星官网产品页标 31.5 × 42.0 × 3.8 mm、12 g；官方《Iridium Certus 9704 Fact Sheet》（2025 年 1 月版）标 3.9 mm、9.7 g。两处都是铱星自己的文档，差在是否含焊盘凸起与包装件的口径。本文取官网页现行值 3.8 mm / 12 g；做结构预留时按较大的厚度 3.9 mm 留间隙。

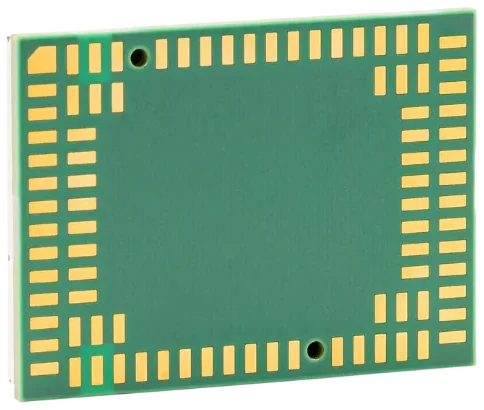

第一，无电缆是优点，也是责任。 9704 用 LGA 焊盘直接焊在板子上，没有连接器和线缆，可靠性更高、体积更小。但代价是整块板子的散热与电源完整性全在你手上——7 A 峰值电流、MSL 3 潮湿敏感等级，这两条决定了你的 PCB 叠层、铜厚和焊盘设计不能随便。
第二，GNSS 直通是给外部接收机用的。 9704 本身是通信模组，不是定位模组；它把 GNSS 频段的信号直通出来（增益 4 至 10 dB），供你的 GNSS 接收机复用同一副天线。如果你要定位，需要另配 GNSS 接收芯片，不要以为模组自带定位功能。
第三，开发环境是 Arduino 打底、JSPR 通信。 官方 Launch Pad 开发板 提供基于 Arduino 的测试环境，用 JSPR（JSON 格式的 REST 串行协议）与模组交互。习惯云 API 和 JSON 的团队上手很快，习惯传统 AT 指令的工程师需要转换一下思路。
铱星为 9704 出了一套官方开发套件（Developer Kit），拿它做评估是最省事的路径。套件清单（铱星官网与铱星渠道对照一致）：
| 组件 | 作用 |
|---|---|
| Launch Pad 开发板 | 评估平台本体，板上预装 9704 模组，带 Arduino 排针与板载 GNSS |
| Iridium Certus 9704 模组（出厂预配置） | 出厂已做好配置，装上就能发消息 |
| USB-C 数据线 | 供电与数据传输 |
| 3000 mAh 锂离子电池 | 野外现场测试供电，不用一直插着 |
| 螺旋形铱星天线 | 保障卫星信号接收 |
| SMA 直角转接头 | 把天线转到不挡线缆的角度 |
| MicroSD 卡 | 板端本地存储，便于保存测试数据 |
两点必须说清：
- 套件只用于开发、测试与评估，不能直接拿去做商业部署。 这是铱星与渠道商明文标注的口径——产品定型之后，要么自研 LGA 载板，要么改用商用的 IMT 成品终端。
- 附带的免费消息额度不是资费。 铱星官网说明套件含一年 1000 条、每条上限 100 KB 的免费消息量，用来做评估；超出或正式运营需要另行开通订阅。
官方还放出了 Launch Pad 的开源硬件设计文件（原理图、Altium PCB 工程、Fritzing 零件），软件侧是 Arduino 板级包加示例代码——做正式产品时可以直接拿它当参考设计，能省掉大量射频布局的试错。
这块板子的接口、供电与扩展能力单独一篇写：铱星 Certus 9704 开发套件 。
9704 模组自带 GNSS 定位功能吗？ 不自带。模组只提供 GNSS 直通（GNSS_RF_OUT，1559-1610 MHz，增益 4 至 10 dB，50 Ω），把天线收到的 GNSS 信号引给外部的 GNSS 接收机，两者共用同一副天线。要定位必须自己配一颗 GNSS 接收芯片——铱星官方开发板上板载的是 u-blox MAX-M10S，所以"开发板能显示位置"是那块板子的能力，不是模组的。
9704 能单独用吗，还是必须配别的芯片？ 必须配。9704 是通信模组：要定位需另配 GNSS 接收机（可复用其天线直通信号），要采集传感器数据需自己加主控 MCU，要供电需自己做电源设计。它只负责"把数据发上卫星"这一段。
想先评估 9704，最省事的路径是什么？ 用官方开发套件：一块预装模组的 Launch Pad 开发板，加天线、电池、USB-C 线与 microSD 卡。板子跑 Arduino 环境，官方给了板级包、示例代码和 Blynk 云端仪表盘，通电就能验证收发链路。注意它只准用于开发评估，不能直接商用。详见铱星 Certus 9704 开发套件 。
9704 和 9604 怎么选？ 看数据量。传传感器读数和位置（几百字节级）选 9604，还多一个蜂窝通道；要传图片、音频、较大配置文件（KB 到 100 KB 级）选 9704。两者定位不重叠。
9704 的资费怎么算？ IMT 是面向 M2M 的按消息计费服务，与 SBD 的按字节计费不是一套算法。两套口径不要混着算账。
Iridium CloudConnect 要另外付费吗？ 铱星官方说明 CloudConnect 对使用 IMT 的用户是免费增强服务（与 AWS 合作提供），用于把数据送进云端。实际部署涉及你自己的 AWS 资源费用，需自行核算。
模组寿命真的能到 10 年？ “10 年以上连续服务"是铱星的设计目标表述，前提是整机散热、供电与防护符合模组规格。实际寿命取决于整机设计与部署环境，做长期无人值守设备时，把电源纹波和温度裕量留足比看标称值更重要。
| 关键词 | 一句话解读 |
|---|---|
| Iridium Certus 9704 Module | 铱星 Certus 系列里支持 IMT 业务的表面贴装通信模组（官方产品归类为 Certus，不是 IMT） |
| IMT（铱星消息传输） | SBD 的云端原生演进版，单条消息最大 100 KB |
| 31.5 × 42.0 × 3.8 mm / 12 g | 官网现行尺寸重量；官方 fact sheet 标 3.9 mm / 9.7 g |
| 100 KB 消息 | 可传图片与音频片段，远超 SBD 的 340 字节 |
| LGA 表面贴装 | 无连接器无电缆，直接回流焊到开发者 PCB |
| GNSS 直通 | 模组不含定位，只把 GNSS 信号引给外部接收机复用天线 |
| 功放峰值 7 A | 电源与走线设计的关键数字，最容易被低估 |
| JSPR 命令接口 | 基于 JSON 的 REST 串行协议，非传统 AT 指令 |
| 10 年以上设计寿命 | 铱星标称，前提是整机散热供电符合规格 |
