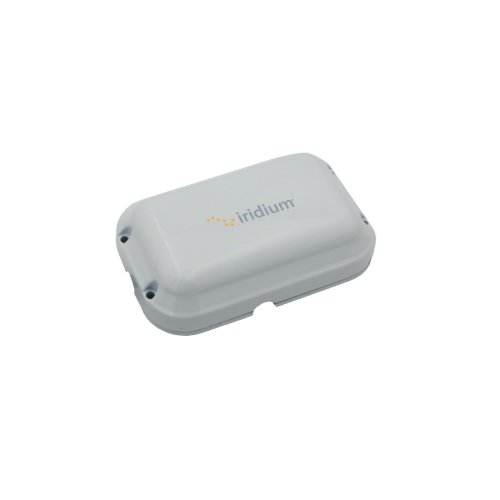

铱星 Iridium Edge 9680 数传终端：参数、接口、安装与选型
核心摘要：Iridium Edge 9680 是铱星原厂整机级 SBD 数传终端（部件号 EDGE1601）——天线、射频、电源与 IP67 防护全在壳子里，外面只留一根 20 厘米的 M12-8 尾纤；接上 9 至 32 V 直流电，从 RS232 串口发 AT 命令就能全球收发数据。它替你省掉的是射频设计、结构防水与二次认证这一整条链路，而不是省掉功能。
铱星 Iridium Edge 9680 · 本页要点速览
| 维度 | 本页要点 |
|---|---|
| 产品定位 | 铱星原厂整机级 SBD 数传终端（部件号 EDGE1601），不是裸模块。给已经做好设备、只想加一条全球卫星回传通道的团队用 |
| 核心能力 | SBD 短数据双向收发（上行 340 字节、下行 270 字节，平均时延小于 20 秒）；RS232 三线加 AT 命令驱动；两台终端凭 IMEI 可点对点直发，控制中心不是必需 |
| 关键参数 | 9 至 32 V 供电、峰值 1.6 W、休眠小于 200 µA、IP67、320 g、130 × 80 × 30 mm。全部参数见下方 完整技术参数 |
| 特色差异 | ① 出厂即整机：天线与射频内置，FCC 与 CE 已过，不用做天线匹配、结构防水和二次认证；② 180° 视场可容忍部分遮挡；③ 支持终端对终端直发，野外布点可以没有服务器 |
| 适用边界 | 适合管路、水文、气象、船舶位置与状态这类小数据量、非实时回传，也可直接装车装船（过 SAE J1455 车载环境标准）。不适合传图片视频、不能做秒级实时；收消息必须靠轮询或 Ring Alert 唤醒，做不到随时在线 |
| 选型结论 | 常规采集与位置回传选 9680；要 CAN 总线与可编程选 Edge Pro；现场没有电源选带太阳能的 Edge Solar；只有要自己画板集成、把单机成本压到最低，才回到 9602 与 9603 裸模块 |
| 数据出处 | 铱星《Iridium Edge 数据手册》（2020-03-17）、《9680-Edge 用户手册》（2017-06）、《Edge 家族产品对比表》（2021-03-31 中文译文）、《SBD 最佳实践指南》（2017-11-27）。核对日期 2026-09-24；三处官方资料不一致已在正文并列并说明取法 |
要理解 9680，先分清裸模块和整机这两种东西。9602、9603 是给硬件工程师画板子用的：天线要自己匹配，外壳要自己做防水，FCC 和 CE 要自己送测，做完还得再验证一遍射频性能。9680 是给已经有一套设备、只想加一条卫星通道的人用的：上面这些厂家都做完了，你拿到的是一个 IP67 的黑盒子，螺丝一拧、串口一插就能上线。
它走的是铱星 SBD（Short Burst Data，短突发数据）业务，本质上是一条小数据量、全球可达的双向短信通道：每条上行最多 340 字节，下行最多 270 字节，平均时延小于 20 秒。别嫌这个数小——工业监测、位置回传这类场景要传的就是几十到几百字节，反而比宽带链路更省电、更稳、更便宜。
SBD 不是"实时在线"的网络，它是星上存储转发：终端把消息发给当时飞过头顶的那颗卫星，卫星再转给地面网关，网关排队等收方来取。理解这一点，后面很多"为什么收不到"的问题就都解释得通了。
| 典型场景 | 9680 怎么落地 |
|---|---|
| 远洋渔船、货轮船位回传 | 定时把 GPS 经纬度打成一条 SBD 发回岸基，一天几条，电池能扛很久 |
| 石油管线、阀室无人值守 | 压力、流量、阀门状态异常才发一条，平时休眠电流小于 200 µA |
| 水文、气象、地震监测站 | 无地面网络的站点定时上报，支持二进制帧，不用转成文本 |
| 极地科考、冰川、沙漠 | -40 °C 低温可启动，IP67 密封，南北极都在铱星覆盖内 |
| 车辆、工程机械远程监控 | 过 SAE J1455 车载电源与振动标准，可直接装在车上 |
| 端到端直连（不用服务器） | 两台 9680 只要知道对方的 IMEI 号就能互发消息，控制中心可以不要 |
最后一条是很多人不知道的功能：Terminal-to-Terminal（端到端）。传统物联网都要把数据发到云平台再转发，9680 支持终端对终端直发，两台设备之间点对点通信，适合野外作业队内部互通，或者临时布点没有服务器的情况。要注意的是，消息在网关里仍然是"排队等取"——发出去不代表对方立刻拿到，这一点详见下面常见问题 第三条。
下面五张表是铱星官方数据手册、用户手册、家族对比表三份文件汇总后的全量参数，能核到的都在这里，不做删减。凡两份文件口径不同的，表里照实并列，取法写在数值后面。
| 参数项 | 规格值 | 工程说明 |
|---|---|---|
| 部件号 | EDGE1601 | 订货、备件、报修都以此号为准 |
| 认证型号 | Model #9680 | 行业口头多叫「Edge 9680」，同一个东西 |
| 外形尺寸 | 130 × 80 × 30 mm（数据手册）／123.2 × 78.4 × 30.3 mm（用户手册外壳表） | 两份官方文件不一致，见下文 |
| 重量 | 320 g（数据手册）／330 g（家族对比表中文译文） | 差异多在是否含线材，本文照实并列 |
| 外壳材料 | Lexan EXL 9330 聚碳酸酯共聚物，耐候等级 Y1 | 用户手册外壳规格表 |
| 引出线 | 20 cm 尾纤，端接 M12-8 针公头 | 供电与串口全从这一根出 |
| 安装孔 | 两端各 2 个，共 4 个 M4 螺孔；孔径 4.5 mm、孔深 14.5 mm、螺帽避让直径 10 mm | 必须用低帽头螺丝，否则影响天线性能 |
| 随箱配件 | 开槽螺母、橡胶密封圈、开槽螺丝、螺旋护套 | 底部单孔安装用，厂家已配 |
| 参数项 | 规格值 | 工程说明 |
|---|---|---|
| 供电电压 | 9 至 32 V DC | 车电、太阳能、锂电都能带，推荐 12 V |
| 峰值功耗 | 最大 1.6 W（发射瞬间） | 按峰值配电源，别按平均值算 |
| 上电最大电流 | 0.5 A | 上电冲击电流，电源功率要留余量 |
| 工作最大电流 | 0.3 A | 用户手册电流限值表 |
| 低功耗模式 | 小于 200 µA | 太阳能加电池的方案能不能成，关键看这个数 |
| 内部保险丝 | 3 A，表面贴装，不可更换 | 用户手册保险丝规格表，只防内部短路 |
| 外部熔断器 | 必须外串快速熔断器，且装在靠近电源一端 | 厂家要求，不是可选项；内部那颗不能替代它 |
| 负载转储保护 | SAE J1455；检测到大电压时内部断开输入，断开阈值 40 V、持续 400 ms | 车载直接挂电瓶不会烧 |
| 反极性保护 | 有 | 但接反仍属事故，别把它当保险 |
| 欠压（Brown Out） | 最低复位电压 6 V，低于此值内部关断 SBD 调制解调器 | 电压长期偏低要查线径与压降 |
| 启动时间 | 冷启动（24 小时内未上电）小于 12 s；热启动小于 8 s；内部超级电容充满小于 20 s | 对"上电即发"的时序设计有用 |
| 开关控制 | Pin6 On/Off：浮空或高电平开机，接地或负压关机 | 可留给主控做硬关机省电 |
| 对接线缆线径 | 小于 20 m 用 24 AWG；小于 30 m 用 22 AWG | 超过 30 m 需另行评估压降 |
| 参数项 | 规格值 | 工程说明 |
|---|---|---|
| 卫星网络 | 铱星 66 颗低轨（LEO）卫星，轨道约 780 至 800 km | 含南北极全球覆盖 |
| 业务类型 | Iridium Short Burst Data（SBD） | 星上存储转发，不是实时 IP 链路 |
| 工作频段 | 1616 至 1626.5 MHz | 铱星 L 频段，雨衰小，这点比 Ku、Ka 强 |
| 数据速率 | 2.4 kbps | 家族对比表口径 |
| 上行（MO） | 最大 340 字节 | 超了要自己在应用层分包 |
| 下行（MT） | 最大 270 字节 | 同上 |
| 平均时延 | 小于 20 秒每 340 字节（MO） | 家族对比表口径 |
| 视场角 | 180° 视场内可建立链路（部分遮挡可用） | 与安装要求的 360° 不矛盾，见下文 |
| 天线 | 内置铱星认证天线，无需外接 | 安装时保证视野开阔即可 |
| 网关队列上限 | 每个 IMEI 最多排 50 条 MT 消息，最长保留 5 天 | 官方《SBD 最佳实践指南》与《SBD 开发者指南》口径 |
| 参数项 | 规格值 | 工程说明 |
|---|---|---|
| 串口类型 | RS232 三线制（RX、TX、信号地） | 三根线，不是标准九针全信号 |
| 串口参数 | 19200 b/s、8 数据位、无校验、1 停止位 | 不支持自动波特率，两端必须一致 |
| 波特率可改否 | 可用 AT+IPR 改，但厂家强烈建议不改 | 固定 19200 最稳，别自己动 |
| 控制方式 | AT 命令集，与铱星 SBD 标准指令兼容 | 与 9602、9603 的指令习惯一致 |
| 电平与保护 | 收发绝对最大电压 32 V DC；ESD 15 kV（人体模型）；支持对地短路保护 | 用户手册串口规格表 |
| 逻辑阈值 | 发送低电平最大 -3.7 V、高电平最小 3.7 V；接收低阈值 0.6 V、高阈值 2.4 V | 自己搭电平转换时按这个来 |
| 对接连接器 | M12-8 针母头，须为 IP67 等级 | 厂家推荐型号 Digikey A122384-ND |
| 引脚数 | M12-8 针（公头在设备端） | 定义见下一节 |
| 参数项 | 规格值 | 工程说明 |
|---|---|---|
| 工作温度 | -40 至 +85 °C（数据手册、用户手册一致）／-40 至 +55 °C（家族对比表中文译文） | 两份口径不同，工程上按 +55 °C 保守取值 |
| 存储温度 | -40 至 +85 °C | 两份官方文件一致 |
| 振动 | SAE J1455 Section 4.10，三个轴向各 5 小时 | 车载、船载可直接装 |
| 冲击 | SAE J1455，1 m 落混凝土，三个互相垂直方向各一次 | 用户手册环境规格表 |
| 浸水 | SAE J1455 Section 4.3.3.2，带线缆浸水三次 | 与 IP67 声明配套的测试条件 |
| 盐雾 | SAE J1455 Section 4.3.3.1，96 小时 | 海上环境的关键项 |
| 湿热 | -40 至 +85 °C、相对湿度 90%，30 个循环，每循环 8 小时 | 同上 |
| 防尘与蒸汽清洗 | SAE J1455 Section 4.5.3，等级 4 | 同上 |
| 霉菌 | SAE J1455 Section 4.6.3，30 天 | 同上 |
| 防护等级 | IP67 | 须配 IP67 等级的 M12-8 母头线缆才成立，裸机不能露天放 |
| 认证 | 美国 FCC、欧盟 CE | 另有厂家符合性声明 ISO/IEC 17050，覆盖 FCC 与欧盟 RoHS |
| 原产地 | 泰国 | 厂家 Model 9680 原产地声明书 |
| 本地准入 | 各国本地入网许可需另行办理 | 以授权服务商口径为准 |
| 使用距离 | 安装位置与人保持 20 cm 以上 | 满足射频暴露限值，用户手册明列 |
厂家自己的文件之间也会有出入，这三处本站不替厂家圆场，全部列出来并说明取哪个：
| 项目 | 说法一 | 说法二 | 本文怎么取 |
|---|---|---|---|
| 外形尺寸 | 数据手册《DS_Iridium Edge 9680》2020-03-17：130 × 80 × 30 mm | 用户手册 Table 2-5「外壳规格」2017-06：123.2 × 78.4 × 30.3 mm | 装机留位按较大的 130 × 80 × 30 mm 预留，不受差异影响。厂家未说明这 7 mm 差在哪 |
| 重量 | 数据手册：320 g | 家族对比表中文译文 2021-03-31：330 g | 差异通常在是否把线材算进去，两边都写出来，报重量时注明依据哪份 |
| 工作温度上限 | 数据手册与用户手册：+85 °C | 家族对比表中文译文：+55 °C | 工程评估按保守值 +55 °C 算；若某项目必须按 +85 °C 使用，请向厂家或服务商索取书面确认，不要拿手册首页的一个数当承诺 |
还有一处看起来矛盾、其实不矛盾，顺便说清：数据手册讲「180° 视场」，用户手册的安装要求写「天空 360° 无遮挡」。前者是性能指标（被挡掉一部分仍能建链），后者是选址要求（尽量装到最开阔处）。把 180° 当成"可以塞在墙角"的许可，是最常见的误读。
- 铱星《Iridium Edge Data Sheet》，文件 DS_Iridium Edge 9680_Datasheet_031720，2020-03-17
- 铱星《Iridium 9680-Edge User Manual》，JUN17 版，2017-06
- 铱星《Iridium Edge Family Products Comparison Chart》，2021-03-31 版中文译文
- 铱星《Iridium Short Burst Data Service Best Practices Guide》，2017-11-27（网关队列上限等口径）
- 厂家中文产品资料《铱星 EDGE 9680 数传终端》、
IR-9680接口定义（工作频段、反极性保护、AT 命令清单） - 以上文件的核对日期：2026-09-24

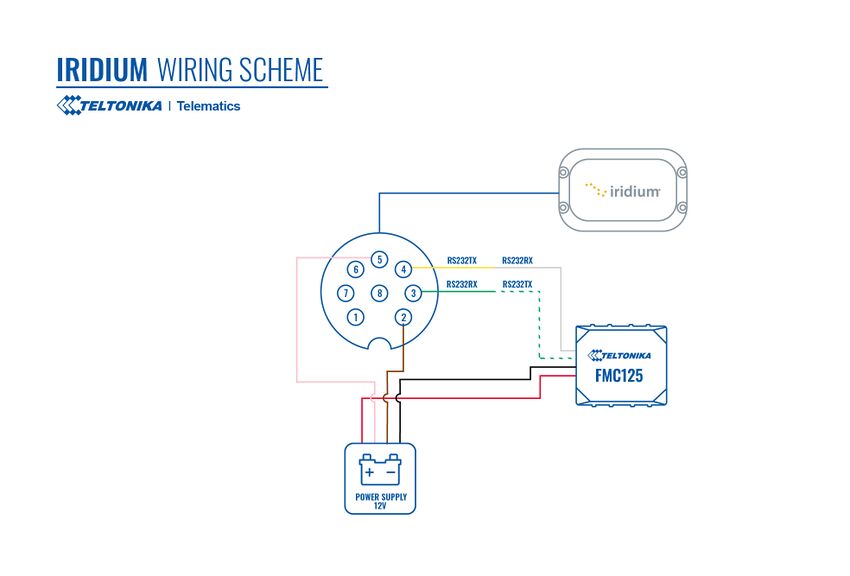

这是装机时最容易出错的地方，说三遍：Pin5 是电源正（9 至 32 V），Pin2 是地，串口是 Pin3 收、Pin4 发。反接会烧。
| 针脚 | 线缆颜色（常见） | 信号 | 方向（相对 9680） | 说明 |
|---|---|---|---|---|
| 1 | 白 White | 备用 | — | 一般悬空 |
| 2 | 棕 Brown | Ground | 输入 | 信号地与电源回流，必须与主机共地 |
| 3 | 绿 Green | RS232_RX | 输入 | 接主机的 TX |
| 4 | 黄 Yellow | RS232_TX | 输出 | 接主机的 RX |
| 5 | 灰 Grey | Power | 输入 | 9 至 32 V，外部必须串快速熔断器并靠近电源端 |
| 6 | 粉 Pink | On/Off | 输入 | 可选控制线，用于关断 9680 电源 |
| 7 | 蓝 Blue | Network Available | 输出 | 网络可用指示，程序可据此判断能否发消息 |
| 8 | 红 Red | Power Detect | 输出 | 供电时高电平，可用于主机检测终端上电 |
⚠️ 不同批次的线缆颜色与针序对应关系可能不同，接线前务必对照本批次的线序定义或用万用表打一遍通断，别迷信颜色。

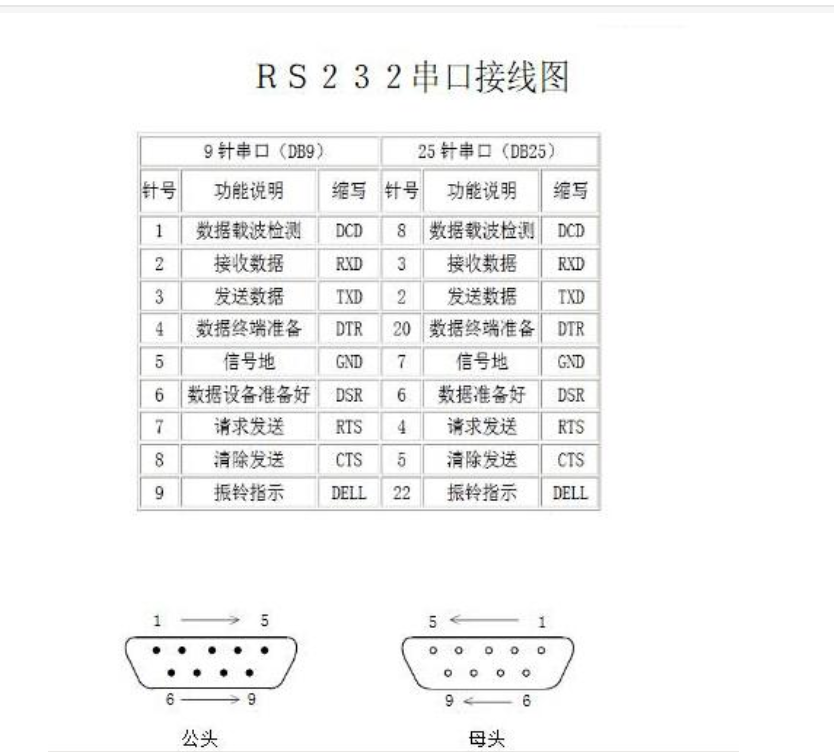

RS232 是三线制，除了 RX、TX，信号地必须接到 9680 的地（Pin2），而且这个地是信号地、不是机壳地。厂家建议用「Y」形接地：把 9680 的地、电源的地、主机控制器的地并到一点，目的是压掉三者之间的电位差——电位差一大，串口就会莫名其妙丢字节。

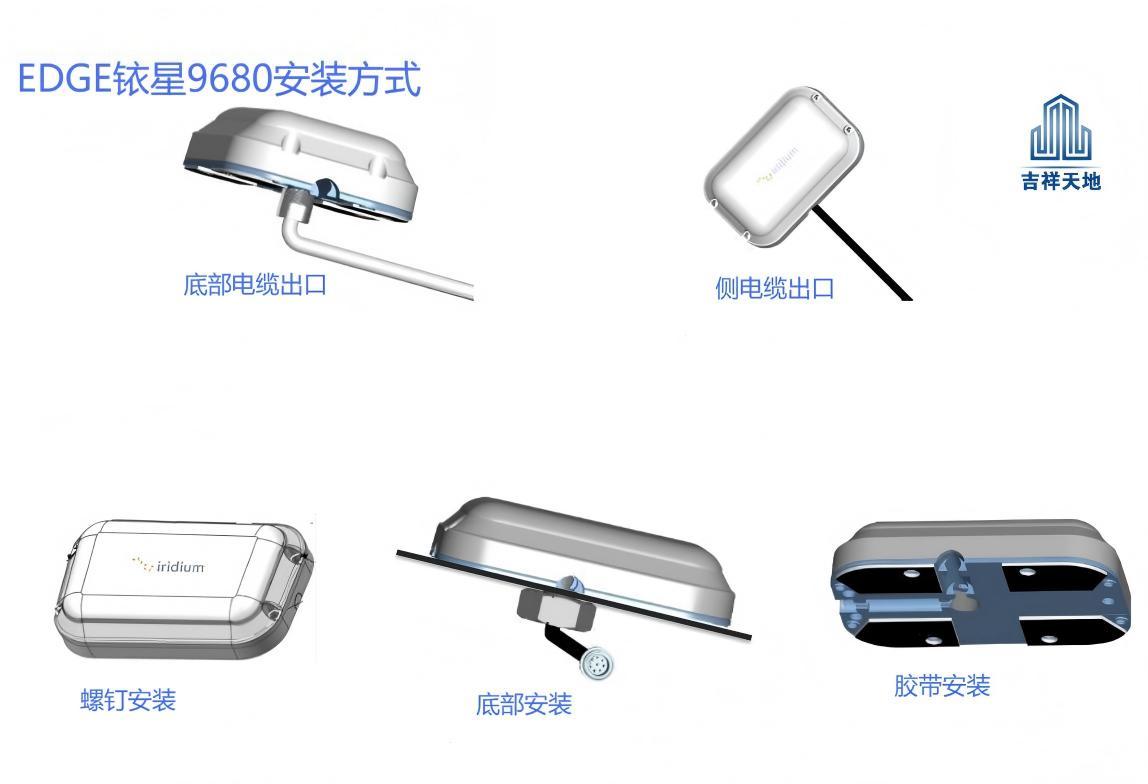

9680 提供螺丝固定（四角）、底部单螺丝固定、高强度胶带固定三种方式，分别对应杆塔与墙体、临时布点、以及不便打孔的车顶或船舱。三种方式都要注意：胶带取下时设备基本报废，厂家明确说胶带安装只用于永久固定，不要拿它做测试或打样。
装的位置比怎么装更重要，用户手册里的六条硬要求：
- 尽量装在最开阔处：天空 360° 无遮挡，通常就是资产的最顶上。
- 平坦水平：天线在壳内，装歪了辐射方向就歪。
- 别装进建筑内或金属面下，也不要紧贴其他通信天线或设备。
- 别装在会积水的位置，也别装在排气口附近——积碳和废气会影响卫星链路。
- 远离热源：如果安装面在暴晒下会烫，中间要垫隔热材料，否则壳温容易超上限。
- 离人 20 cm 以上：射频暴露限值要求。
| 型号 | Iridium Edge 9680 | Iridium Edge Pro | Iridium Edge Solar |
|---|---|---|---|
| 认证型号 | Model #9680 | Model #EDGEPRO9690 | Model #9640 |
| 定位 | 独立基础型，纯 SBD | 带 GPS，Java 可编程 | 内置太阳能与电池，蓝牙配置 |
| 尺寸 | 130 × 80 × 30 mm | 127 × 90 × 41 mm | 164 × 71 × 33 mm |
| 重量 | 约 330 g | 200 g | 470 g |
| 供电 | 9 至 32 V 外部供电 | 7 至 32 V 外部供电 | 太阳能自采集，内部电池，免外部电源 |
| 接口 | RS232 加 AT 命令 | 4 路 I/O、CAN 总线、RS232、RS485 | BLE 蓝牙配置 |
| 防护 | IP67 | IP67，过 MIL-STD | IP68，过 MIL-STD、SAE J1455 |
| 适合 | 通用数据采集、位置回传 | 车队管理、渔业船舶（要 CAN 总线） | 无电源的野外部位、油气与农业 |
一句话：要 CAN 总线和可编程选 Pro，现场没电选 Solar，常规数据采集 9680 就够，也最便宜。
那和 9602、9603 裸模块怎么分？就看一条：你自己有没有硬件开发能力。没有，别碰裸模块——省下的模块差价，会在天线匹配、结构防水和认证送测上翻倍花掉。
9680 能直接连电脑调试吗？
能。用 RS232 转 USB 线接到电脑，串口调试助手设 19200、8、N、1，发 AT 回 OK 就说明链路通了；AT+CSQ 看信号强度，返回值 3 至 5 算良好。注意不支持自动波特率，两边必须都是 19200。
发了 SBD 消息，对方为什么收不到？ 八成是目标端点没配。要发给另一台 9680，得在服务商侧把对方 IMEI 配成投递地址；要发到自己的服务器，得配服务器 IP 和端口。这两项都是开通时提交，不是终端上能设的。
消息在网关里能存多久？会不会丢？ SBD 是存储转发，消息先落在铱星网关的队列里等收方来取。官方口径是每个 IMEI 最多排 50 条、最长保留 5 天，超期由网关每天例行清理。所以接收端不能指望"随时在线"：要么高频轮询（发一条空消息做邮箱检查），要么靠 Ring Alert 唤醒。反过来说，只要收方在 5 天内取件，消息不会因为对方当时不在线而丢。
休眠后还能收消息吗？
移动终止消息要靠 AT+SBDIX 主动轮询，或者靠网络可用指示线（Pin7）唤醒。真正的"随时在线"做不到，这是 SBD 的机制决定的，不是设备缺陷。
入网要找谁？
铱星不对最终用户直接开通，必须通过授权服务商办理。提供设备的 IMEI 号（AT+CGSN 查询，或看机身标签），由服务商激活 SBD 业务。SBD 按字节计费（铱星口径 1K=1000 字节，不是 1024），套餐分档与当期资费以服务商公布为准。
更多铱星终端与 SBD 开发类问题，见常见问题与排障 栏目。
