天通物联网终端 M1：天通+4G 双模网关，参数逐项读
核心摘要：M1 是三款里「最聪明」的一台——跑 Linux，天通和 4G 两个网自动切换，懂 TCP/UDP/MQTT，带 TF 卡本地缓存：有 4G 走 4G，进了盲区自动落卫星，网断了数据先存卡里，一条不丢。厂家明确说它结合图片压缩技术可实现图像回传，这是另外两台没有的能力。
M1 · 本页要点速览
| 项目 | 关键数 |
|---|---|
| 形态 | 双模网关，90.65×90×35 mm，主机 334 g（结构图标 114.65 mm 为含安装耳宽度） |
| 系统 | Linux，工业级 CPU（−40℃ 至 105℃），4 GB ROM + 256 M RAM，支持 TF 扩展 |
| 网络 | 天通一号 + 4G 全网通（选配），自动切换；单模/双模机型可选 |
| 协议 | TCP、UDP、MQTT；传输方式：数据、短信（140 字节/条）、点对点 |
| 功耗 | 待机 4G 2.52 W / 天通 2.88 W / 双网 3.48 W；工作 4.32 / 5.4 / 6.96 W |
| 供电 | DC 9-36 V，支持外接 7.4-8.4 V 可充电电池；可给其他设备供电 |
| 接口 | RS232、RS485、USB2.0、I2C、ADC、CAN；双 Nano-SIM（天通+4G） |
| 防护 | 天线 IP67；主机工作 −20℃ 至 +50℃（详见正文温度口径说明） |
| 数据出处 | 厂家产品资料；现状以现厂家口径为准 |
厂家资料的定位：支持天通卫星+地面双网络的物联网终端，解决网络盲区的数据传输问题，让管理 7×24 小时不间断。设计之初即模块化——可用单卫星、单地面或双网自动切换。
实际工程里它最值钱的组合是「双网 + 缓存 + 远程维护」：水文站平时走 4G 便宜又快，汛期光缆断了或点位本身在盲区，自动落天通；断网期间数据存 TF 卡，网络恢复补传；运维人员异地远程改配置，不用翻山跑现场。
| 通道 | 能力 | 适合场景 |
|---|---|---|
| 天通 9.6 k 数据 | 理论带宽 9.6 kbps，串口触发或网口路由 | 数据量大、频率低的回传 |
| 短信 | 140 字节/条（需 SIM 卡套餐支持） | 单次数据量小、频率较高的场景 |
两条通道怎么分工，厂家资料给的口径很清楚：小而频繁走短信，大而稀疏走 9.6k 链路。天通物联网业务的具体频度限制以运营商套餐为准。
网络与协议
- 网络制式：天通一号 + 4G 全网通（4G 选配），支持自动切换
- 天通频段：发射 1980–2010 MHz；接收 2170–2200 MHz
- 4G 频段：LTE-TDD Band 38/39/40/41；LTE-FDD Band 1/3/5/8
- 通信协议：TCP、UDP、MQTT
- 传输方式：数据、短信、点对点传输
- 配置方式：本地配置、远程配置
硬件
- 操作系统：Linux；CPU 为工业级（工作温度 −40℃ 至 105℃）
- 内存：4 GB ROM + 256 M RAM，支持 TF 扩展存储卡

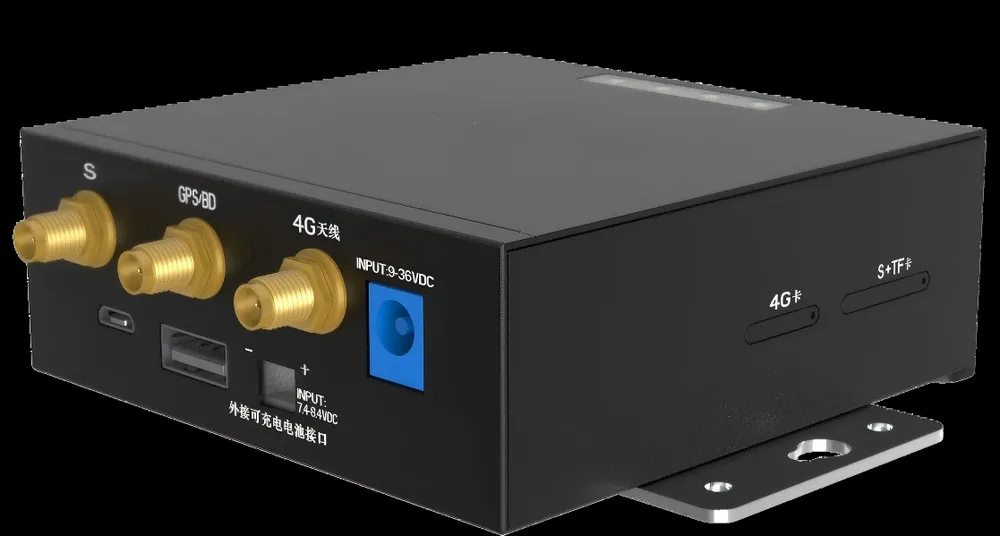

- 天线接口：SMA-K（S 天通 / GPS-BD / 4G 三座）
- SIM：天通 SIM（Nano）+ 4G SIM（Nano）各一
- 定位：GPS+BD，精度 < 10 m；热开机 < 1 s，冷开机 < 35 s
- 接口：RS232、RS485、USB2.0、I2C、ADC、CAN
- 尺寸重量：90.65 mm×90 mm×35 mm，主机 334 g
供电与功耗
- 工作电压 DC 9–36 V，支持外接电池（图示外接可充电电池接口 7.4-8.4 V）；支持给其他设备供电
- 待机功耗：4G 2.52 W；天通 2.88 W；4G+天通 3.48 W
- 工作功耗：4G 4.32 W；天通 5.4 W；4G+天通 6.96 W
温度口径（厂家资料内部不一致，照实标注）
| 口径来源 | 数值 |
|---|---|
| 整机工作温度 | （−20±2）℃ 至 （50±2）℃ |
| 整机存储温度 | （−40±2）℃ 至 （70±2）℃ |
| 天线可靠性表 | 工作 −40℃ 至 60℃，存储 −50℃ 至 80℃ |
| CPU | 工业级 −40℃ 至 105℃ |
CPU 能扛 −40 ℃ 不等于整机能在 −40 ℃ 干活——整机口径 −20℃ 至 +50℃ 才是布点设计的依据，天线另有自己的 −40℃ 至 60℃ 表。东北低温布点要么给机柜做保温，要么选工作温度更宽的 6301 （−30℃ 至 +65℃）。

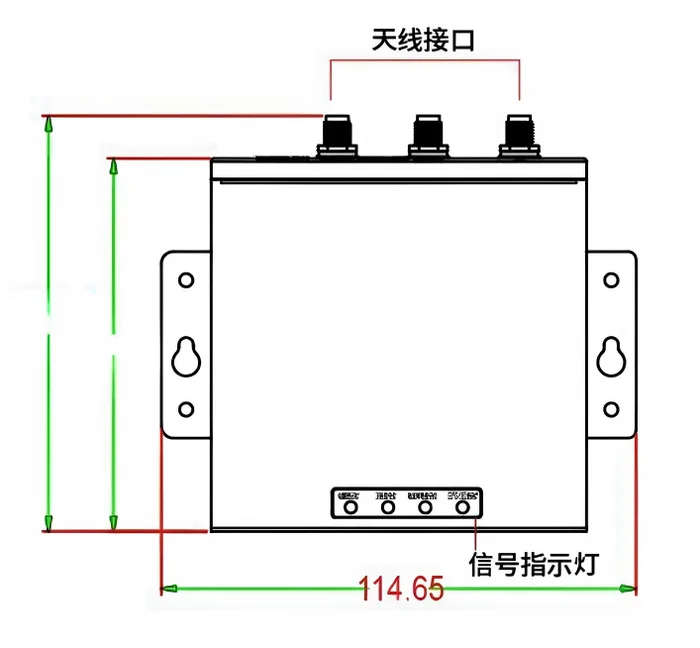

厂家资料正文写主机尺寸 90.65 mm×90 mm×35 mm，而结构图上横向标注 114.65 mm——结构图标的是含两侧安装挂耳的总宽，挂耳上带葫芦孔，是挂墙/抱杆安装用的。开孔、装箱按 114.65 mm 留余量即可，两个数不矛盾。
厂家资料给出可选机型版本：【天通单模】或【天通+4G 双模】；可选天线类型：【四螺旋全向天线】或【机载全向天线】。四螺旋全向天线参数如下（按厂家资料表转写）：
| 分组 | 项目 | 指标 |
|---|---|---|
| 天通天线 | 频率范围 | 上行 1980–2010 MHz / 下行 2170–2200 MHz |
| 天通天线 | 顶点增益 | 上行 ≥ 6 dBi / 下行 ≥ 5.5 dBi |
| 天通天线 | 增益 | Theta ±35° 内 ≥ 4.65 dBi（最大值）；±45° 内 ≥ 2 dBi（最小值）；±50° 内 ≥ 2 dBi（平均值）；±60° 内 > 0 dBi |
| 天通天线 | 极化 / 轴比 | 左旋圆极化 / Theta ±50° 内 ≤ 3 |
| 天通天线 | 驻波比 / 阻抗 | ≤ 1.5 / 50 Ω |
| GNSS 天线 | 频率范围 | 1575.42 MHz±1.023 MHz / 1561.098 MHz±2.046 MHz |
| GNSS 天线 | 方向性 / 不圆度 | Theta ±60° 内 > −4 dBi / ≤ ±1.5 |
| GNSS 天线 | 极化 / 轴比 | 右旋圆极化 / Theta ±60° 内 ≤ 3 |
| GNSS 天线 | 驻波比 / 阻抗 / 供电 | ≤ 1.5 / 50 Ω / 3–12 V DC |
| 可靠性 | 温湿度 | 工作 −40℃ 至 60℃、10%–95% RH；存储 −50℃ 至 80℃ |
| 可靠性 | 防护 | IP67，RoHS |
注意天线表的工作温度（−40℃ 至 60℃）与整机工作温度（−20℃ 至 50℃）不是一个口径，见上文说明。
厂家资料列的领域：海洋探测、水文水利、电力传输、低慢小型航空器、交通运输、石油等行业的数据传输，结合先进的图片压缩技术，可实现图像回传。
图像回传是天通物联网终端里的稀缺能力——海上浮标、边海防点位想偶尔看一眼现场照片，这条通道就是为这种需求准备的。
M1 的 4G 和天通怎么切换？ 支持自动切换，也可以按需求定制成单卫星、单地面或双网模式（机型版本有【天通单模】和【天通+4G 双模】可选）。采购前把现场网络条件告诉厂家，确认机型配置。
天通 9.6k 和短信各适合什么数据？ 厂家口径：9.6 kbps 链路适合传输数据量大、传输频率低的场景；短信 140 字节/条，适合单次数据量小、传输频率相对较高的场景（需 SIM 卡套餐支持）。具体频度和流量限制以运营商物联网套餐为准。
M1 低温环境能正常工作吗？ 整机工作温度 −20℃ 至 +50℃，这是布点设计的依据；虽然 CPU 标称 −40℃ 至 105℃、天线表 −40℃ 至 60℃，但整机口径才是准绳。更低温度的点位需机柜保温或改选工作温度更宽的机型。
它和 HTL6800 都能透传串口数据，差别在哪？ M1 跑 Linux，支持 MQTT 等协议、双网切换、TF 卡缓存和远程配置，是「网关」；6800 是固件设备，一条天通通道透传，更简单省电。纯盲区单通道选 6800，要 7×24 不间断和智能功能选 M1。
