天通物联网终端 HTL6800：巴掌大的数传单元，引脚逐个读
核心摘要：6800 是三款天通物联网终端里「最像零件」的一台——90×65×23 mm 的数传单元，没有外壳装饰没有屏幕，就是给集成商塞进自家机柜补一条卫星通道用的。手册把话说得很直白：9.6 kbps 数据业务，做远程监控和数据采集。上电看三盏灯就能判断入网状态。
HTL6800 · 本页要点速览
| 项目 | 关键数 |
|---|---|
| 形态 | 数传单元（模块级），90×65×23 mm（±1 mm） |
| 业务 | 天通一号 9.6 kbps 网络数据传输、物联网业务 |
| 供电 | 9-36 V 宽压，工作 −30℃ 至 +65℃ |
| 数据接口 | DB15（RS232 / RS485 / BD_TX / BD_RX / 电源），另有 USB 口 |
| 卡与天线 | Nano-SIM 自弹卡座 ×1；穿墙 SMA 天线座 ×1 |
| 指示灯 | Power 常亮 / Net 闪烁节拍=入网阶段 / Act 闪烁=数据传输中 |
| 配套天线 | 高增益磁吸天线 Φ106×50 mm，顶点增益 6.8 dBi，左旋圆极化 |
| 数据出处 | 厂家产品手册 V1.0（华力创通）；现状以现厂家口径为准 |
厂家手册概述原文的要点：基于华力创通自主的天通卫星移动通信模块研制，提供天通卫星移动通信 9.6 kbps 数据、物联网业务，用于远程监控、数据采集传输。
翻译成大白话：你手里已经有一套采集系统（RTU、PLC、自研主板），只缺一条「地面网到不了的地方」的回传通道——6800 就是那条通道本身。它不带操作系统、不做协议转换，串口进、卫星出，逻辑越简单越不容易出幺蛾子。要 MQTT、双网切换、本地缓存这些「聪明」功能，看 M1 ；要连天线电池都配好直接挂树上，看 6301 。
| 灯 | 状态 | 含义 |
|---|---|---|
| Power | 常亮 | 上电正常 |
| Net | 0.5 s 亮 / 0.5 s 灭 | 正在入网 |
| Net | 1 s 亮 / 1 s 灭 | 已入网 |
| Net | 熄灭 | 未入网（先查天线和卡） |
| Act | 0.5 s 亮 / 0.5 s 灭 | 数据正在传输 |
| Act | 熄灭 | 等待用户数据 |
现场口诀：Net 长节拍是好事，不亮先查天线线缆和卡插没插到位。
- 数据接口：DB15，支持 RS232（图示面板还标了 485_A/485_B 与 BD_TX/BD_RX，见下方引脚表）
- 天线接口：穿墙 SMA 插座 ×1，接天通外置天线——「穿墙」意味着可以把模块装在机柜里、天线座穿柜壁引出，柜内不走射频线
- SIM：自弹式 Nano-SIM 卡座 ×1
- USB：面板带 USB 口（手册正文未展开其用途，调试配置以厂家说明为准）

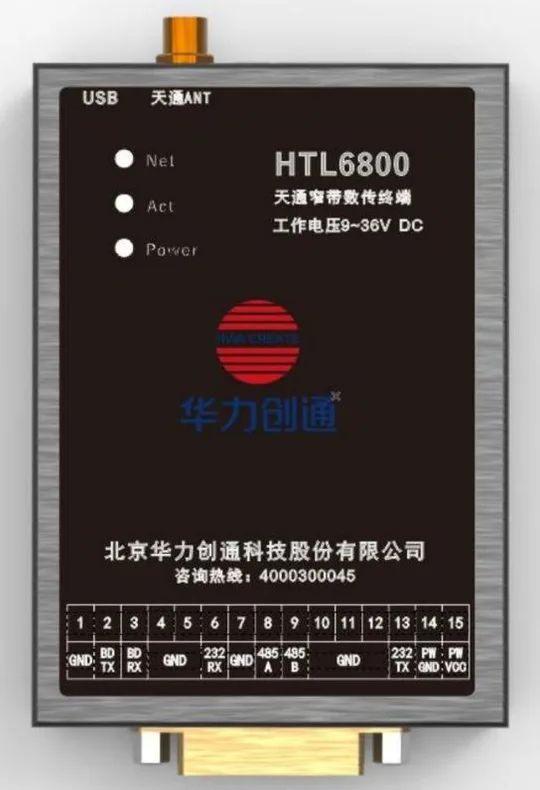

| 脚号 | 定义 | 脚号 | 定义 |
|---|---|---|---|
| 1 | GND | 9 | GND（连片） |
| 2 | BD_TX | 10 | GND（连片） |
| 3 | BD_RX | 11 | GND（连片） |
| 4 | GND | 12 | GND（连片） |
| 5 | 232_RX | 13 | 232_TX |
| 6 | GND | 14 | PW_GND |
| 7 | 485_A | 15 | PW_VCC |
| 8 | 485_B |
两点要交代：
- 9-12 脚是四脚连片的 GND，手册引脚图上画成一个宽格，第一次看图容易把 13 号 232_TX 误当 9 号。接线前拿万用表通断档对一遍。
- BD_TX / BD_RX 手册正文没有说明用途（串口名带 BD 字样，但 6800 手册通篇只讲天通业务）。拿不准的脚不要想当然接线，向厂家确认后再用。

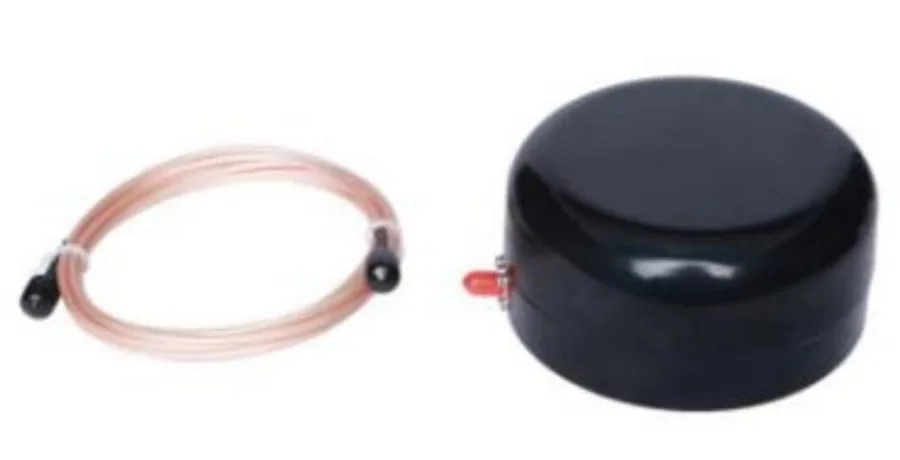

| 项目 | 指标 |
|---|---|
| 频率 | 接收 2170-2200 MHz / 发射 1980-2010 MHz |
| 极化 | 左旋圆极化 |
| 顶点增益 | 6.8 dBi |
| 增益 | Theta ±35° 内 > 4.2 dBi；±45° 内 > 2.5 dBi；±60° 内 > 1.0 dBi |
| 驻波 | < 1.5 |
| 方向性 | 上半球全向 |
| 轴比 | ≤ 3 |
| 输入阻抗 | 手册印作「500」——应为 50 Ω，原文疑似漏了单位 Ω，以实物和厂家确认为准 |
| 最大耐受功率 | > 10 W |
| 馈入方式 | 侧馈 |
| 安装方式 | 螺钉固定或磁吸 |
| 尺寸 / 接头 | Φ106×50 mm / SMA-J |
| 温度 | 工作 −40℃ 至 +70℃，存储 −50℃ 至 +70℃ |
- 供电 9-36 V 宽压；工作温度 −30℃ 至 +65℃；结构公差 ±1 mm——塞机柜开孔时按上限 91×66×24 留余量。
- 天线是左旋圆极化、上半球全向，磁吸面朝上、上方不要有金属遮挡，装机位置优先户外开阔处。这跟天通手机「天线面朝天」是同一个道理。
- 应用场景（厂家原文）：航空、无人机、边海防、汽车电子、无人值守，利用卫星窄带数据功能做远程监控、数据采集传输。
HTL6800 入网后 Net 灯是什么节奏？ 1 秒亮、1 秒灭。0.5 秒节拍说明还在入网过程中，熄灭说明未入网——先检查天线接头是否拧到位、射频线有无损伤、天通卡是否插好，再考虑位置遮挡问题。
BD_TX 和 BD_RX 是什么？ 手册引脚图标了这两个脚，但正文没有解释其用途。从命名看疑似一路备用串口，接线前务必向厂家确认，不要按猜测接，接错轻则不通，重则损坏端口。
天线参数表里输入阻抗写 500，是 500 欧吗？ 不是。卫星通信射频系统输入阻抗是 50 Ω，手册印作「500」应为漏掉单位 Ω 的排版问题。以实物和厂家确认为准，本文照实标注不做改动。
它和 M1 都有 RS232/RS485，功能差别在哪？ 6800 是固件设备，串口数据按天通通道透传，逻辑简单可靠；M1 跑 Linux，支持 TCP/UDP/MQTT、天通+4G 双网自动切换和 TF 卡本地缓存。功能多也意味着功耗高、配置项多——只补一条卫星通道就选 6800。
