天通物联网终端 HTL6301：一体机怎么用、参数逐项读
核心摘要：6301 是三款天通物联网终端里「最省事」的一台——天线、主机、电池全部封进一个 IP68 的圆罩，抱杆或磁吸一装、插上天通卡就能干活，适合没人到场维护的无人值守点。代价是接口少：对外就一个 12 PIN 航插加 CAN，传感器再多就得看 M1 。
HTL6301 · 本页要点速览
| 项目 | 关键数 |
|---|---|

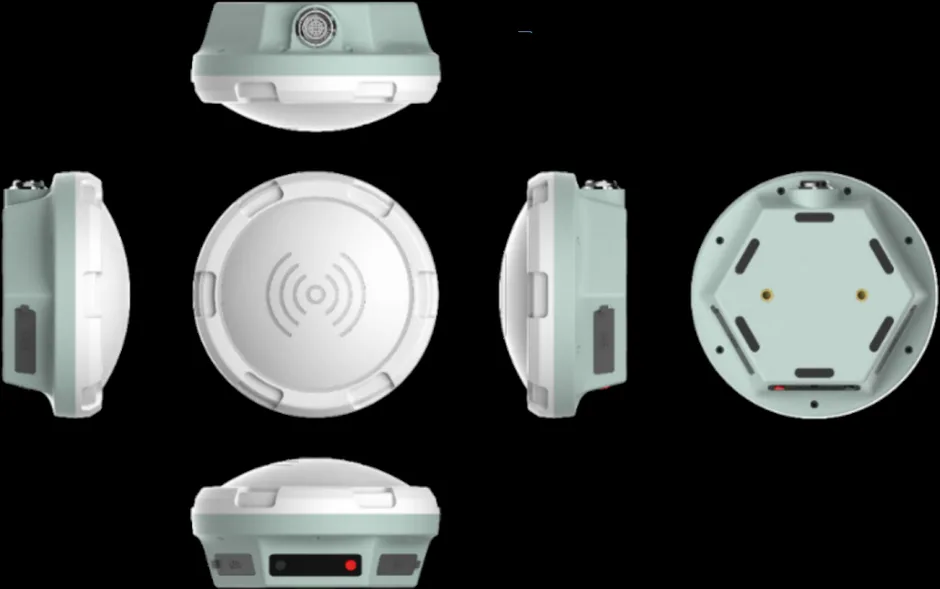

| 形态 | 一体机：天线+主机+（可选）电池合一，φ156×81 mm，≤650 g |
| 防护 | IP68，1 m 跌落，工作 −30℃ 至 +65℃ |
| 天通通信 | 收 2170–2200 MHz / 发 1980–2010 MHz，灵敏度 ≥ −126 dBm，发射功率 2 W |
| 定位 | 北斗三号 B1I/B2a + GPS/QZSS L1/L5，精度 < 2.5 m CEP |
| 续航 | 7.4 V 5000 mAh 锂电池（选配）> 24 h；外供电 9-36 V DC |
| 接口 | 12 PIN 航插（供电、RS422、RS232，可选 RS485/网口）+ CAN 总线，蓝牙 5.0 |
| 特殊能力 | 一键 SOS 报警，SOS/开关机/复位三键，五组状态指示灯 |
| 数据出处 | 厂家产品资料（华力创通 HTL 系）；现状以现厂家口径为准 |
无人值守监测点最头疼的不是传感器，是回传：林区、海上浮标、风力电站这些地方没有地面网络，巡检一趟成本高。6301 把天通卫星通信、定位、供电和防护全部做进一个罩子里——现场安装只剩「固定 + 接传感器 + 插卡」三件事，这正是一体机存在的意义。
按厂家资料，它的典型应用领域：林业无人值守、海洋无人值守、风力电站、海洋钻井平台、海洋科考平台、野外监测。共同点就是没人常驻、电和网都不保证有。
| 参数 | 数值 | 怎么理解 |
|---|---|---|
| 接收频率 | 2170–2200 MHz | 天通一号下行（卫星→终端） |
| 发射频率 | 1980–2010 MHz | 天通一号上行（终端→卫星） |
| 接收灵敏度 | ≥ −126 dBm | 越负越能听到弱信号，−126 dBm 属于常规水平 |
| 发射功率 | 2 W | 比手持机（1 W 以下量级）功率大，链路余量更足 |
| 天通卡槽 | ×1（天通卡） | 物联网业务需运营商开通对应套餐 |
天通物联网业务走天通一号的物联网低速数据通道，定位和 铱星 SBD 类似：报文小、频率低，但只要看得见卫星就有网。它不适合传视频，适合状态量、位置、告警这类小数据。
| 参数 | 数值 |
|---|---|
| 支持系统 | 北斗三号（B1I/B2a）、GPS/QZSS（L1/L5） |
| 定位精度 | < 2.5 m CEP |
| 测速精度 | < 0.1 m/s |
| 捕获/跟踪灵敏度 | 冷启动 −145 dBm / 跟踪 −160 dBm |
| 首次定位时间 | 冷启动 35 s，热启动 3 s |
B2a 和 L5 这两个频点值得注意——它们是新一代民用信号，抗多径比老频点好，在林区树冠下这类反射多的环境里实际表现会优于只用 B1I/L1 的老模组。
- 双供电：外接 9-36 V DC 宽压输入（车载电瓶、太阳能系统都能直取），或选配 7.4 V 5000 mAh 锂电池，厂家标称续航 > 24 小时。无人值守点常见做法是「太阳能 + 电池 + 本机锂电池」三保险。
- 12 PIN 航插：供电、RS422、RS232 出线，可选配支持 RS485 与网口——下单前把要接的传感器接口清单列给厂家确认引脚分配。
- CAN 总线：车载与工程机械场景常用，这是 6301 区别于另外两款的接口亮点。
- 蓝牙 5.0：近场调试、手机配置用。
- 三键五灯：SOS 键、开关机键、复位键；电源、蓝牙、定位、天通、SOS 五组指示灯。SOS 一键报警是 6301 的招牌能力，适合单人作业船、护林员这类「出事要能按一下」的场景。
IP68（可短时浸水）、1 m 跌落、工作 −30℃ 至 +65℃、存储 −40℃ 至 +85℃。北方冬天装机注意：−30 ℃ 是工作下限，锂电池在低温下实际容量会缩水，标称的 24 小时续航是常温值——布点在东北、高原的，供电设计按 2 倍余量留。
选型原则一句话：要省事选 6301，要集成选 6800，要智能选 M1。
HTL6301 插上卡就能用吗？ 硬件层面插天通卡即可，但天通物联网业务（低速数据）需要在运营商处开通对应的物联网套餐，普通天通语音卡不一定带这个业务。批量布点前先用一张卡把「入网—发一条数据—平台收到」全流程打通，再批量采购。
它能传图片吗？ 按厂家资料 6301 走天通物联网低速数据通道，定位是小数据量回传；明确提到图像回传能力的是 M1（结合图片压缩技术）。要回传图片的点位直接看 M1。
SOS 按下后发什么？ 厂家资料只说明支持一键 SOS 报警功能，报警内容与接收端的对接方式需要与厂家和平台方确认后实施，本页不替厂家脑补。
电池在冬天能撑多久？ 厂家标称 5000 mAh 电池续航 > 24 小时，未标注温度条件。锂电池低温容量衰减是物理规律，低温布点请按余量设计或优先外供电。
