海事卫星 FleetBroadband 换件指南（SAILOR 系）：哪些能换、哪些只能整机换

核心摘要：这一页讲「怎么拆、怎么装」。手册把每个可换件的螺丝数量、规格、扭力都写死了，照做就不会出事；真正容易出事的是三条——哪些件根本不可换、先量尺寸再拆（仰角电机）、涂散热膏（250/150 的 HPA 和 DLNA）。

上一篇天线故障与换件维修 讲的是「要不要换」——故障现象指向哪个件、怎么手转齿轮验证；这一篇讲「怎么换」：手册拆装章把每个可换备件的螺丝数量、规格、扭力值都写成了死数，现场照单执行即可，不必现场猜。两页配合用：先在那页定位部件，再来这页找拆装步骤。

手册第一章话就把最扫兴的结论讲完了，先记住它，能省掉大量白费功夫：

还有一个容易被忽略的规矩：手册明确写着，官网备件商店（eShop）里挂不出来的件，不算备件，厂家不单独供应。所以拆之前先确认件在不在备件清单里，别把一整台天线拆完了才发现某个齿轮买不到。

SAILOR 500 和 250 的主机电源模块是同一个备件号 S-60-124511，拆装流程也完全一致：

拆：底部 6 颗十字螺丝 → 顶部左右支架各 5 颗 Torx-10（共 10 颗，连同支架收好）→ 上下壳分离，电源模块在上盖 → 拔电源开关插头（按住锁扣往开关方向滑再拔）→ 电源接头两侧 2 颗专用螺丝 → 电源板 19 颗十字螺丝 → 取板。

装：按相反顺序回装，所有螺丝不超过 1 N·m；开关插头装到位要听到「咔哒」；合壳后再锁底部与支架螺丝。

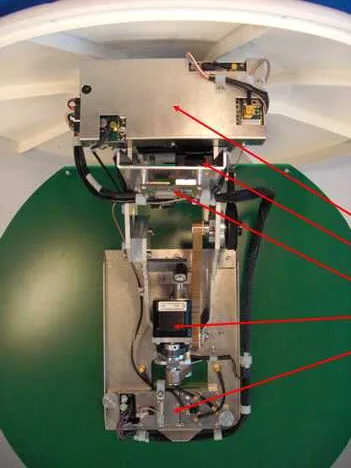

这是整章最大的一个坑——同样叫 SAILOR 500，天线版本号是 TT-3740A 还是 TT-3740B/C，能换的东西差一大截：

天线罩顶：沿罩底一圈拧 10 颗 M5 内六角螺丝，垂直向上提起。回装前先检查密封垫（S-41-127508-A）——发干就薄涂一层硅脂，开裂就换新；对方向：SAILOR 字样平行于船中线，黄色警告标朝船尾；10 颗螺丝 2.5 N·m 交叉拧紧。

ATB/LNA 模块：拔 6 个插头（两个方插头要先松锁扣）、掀起底部线卡、拧 2 颗大翼形螺母（≤1.2 N·m）。装回时插头要插到「咔哒」，别拽线拽插头。

GPS 模块：4 颗 Torx-8，1.0 N·m。装回时摆好方向，让 HPA 过来的线够得着插座。

仰角电机：与交叉仰角电机是同一型号。这里手册有一个全章最容易被跳过、后果最重的动作——拆之前先量尺寸 d：

1. 拆前量旧电机外壳到皮带轮的距离 d；
2. 把 d 标到新电机轴上，先装皮带轮、拧 2 颗 1.5 mm 定位螺丝（1.0 N·m）；
3. 电机从底座孔里穿入，套皮带，4 颗 Torx-8 先虚拧，对齐「两个驱动轮之间皮带成一条直线」后拧到 1.2 N·m；
4. 皮带张力要和天线里其他几根皮带手感一致，最后手盘天线面板确认不卡。

HPA 模块：拔 7 个插头、掀 4 处线卡、拧背后 4 颗大翼形螺母，整机让风扇那头先从底座滑出。装回同样是风扇先滑入、螺母 1.2 N·m。

方位步进电机：4 颗 M4 内六角固定电机、松滑橇侧面 4 颗 Torx-8 让皮带卸力，皮带从轮上褪下；装回时同样先对「皮带成一条直线」，Torx-8 1.2 N·m，最后手盘天线座确认不卡。

交叉仰角电机的完整六步流程（含手转齿轮判别）在天线故障与换件维修 那页已逐步讲过，不在这里重复；两个电机同型号，扭力与判别方法相同。

⚠️ 手册在这一节开头专门加了一句：这一版的电机和皮带都不是备件、不可更换。同型号前后版本差这么多的不多见，干活前先认版本号。

这一版六个备件：罩顶（B 版 S-41-130520-A / C 版 S-82-130946）、天线跟踪接收模块 ATR（S-62-128257）、天线跟踪模块 ATM（S-62-128256，与传感器板一体换）、GPS（S-60-124765）、HPA 整体（S-62-129951）。

• 天线罩顶：B 版 10 颗、C 版 12 颗 M5 内六角，均 2.5 N·m 交叉拧紧；
• ATR 模块：拔 5 个插头（左 2 右 3），拧两侧 2 颗 5 mm 内六角（1.2 N·m）。插头位置先拍照或笔录；
• ATM 模块：传感器板 3 颗 Torx-10（1.0 N·m）、模块本体 6 颗 5 mm 内六角（1.2 N·m），共 7 个插头（上 3 前 4）。传感器板要从天线梁的大方孔里穿过去，装回后剪过的扎带换新，并确认天线面板俯仰、横滚都动得自由，线不碍事；
• GPS 模块：4 颗 Torx-10——A 版是 Torx-8，别拿错刀——1.0 N·m，天线面朝上；
• HPA 整体：拔 7 个插头、剪风扇线扎带、拧背后 6 颗螺母后滑出。⚠️ 手册原文此处前后不一致——拆除步骤写「6 mm 螺母」、回装步骤写「3 mm 螺母」。数量 6 颗是确定的，规格以拆下来的实物为准，本文不替手册圆场。

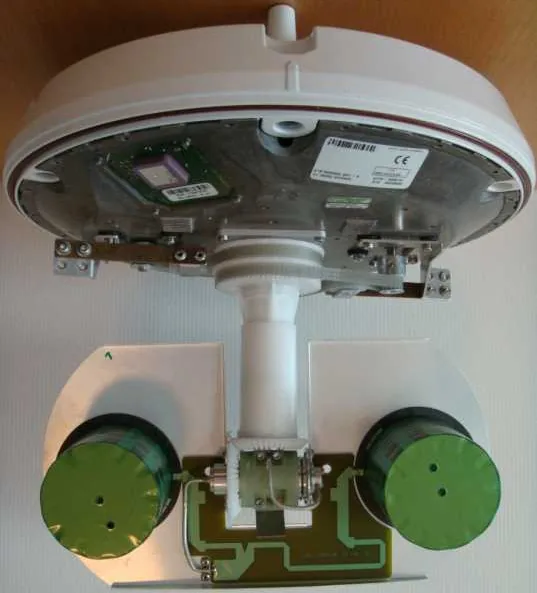

250 和 150 的天线是同一套结构思路：罩顶 + 一块「电子盖板单元」+ 盖板下面的 GPS / HPA / DLNA 三块板。备件号 150 与 250 只有罩顶和盖板单元不同，三块板完全同号——这是这批备件里最实用的通用性：

流程两个机型一样，讲一遍：

天线罩顶：6 颗 M5 内六角，2.5 N·m 交叉拧紧。方向对位与 500 不同：SAILOR 标朝船首，黄警告标朝船尾。

电子盖板单元：罩顶拿掉后看到的那整块带 PCB 的盖板，18 颗 Torx-8 沿边缘一圈，抬起几厘米、侧倾，断开 HPA 到盖板的插头。装回的关键一条：盖板上的 FORE 箭头要和罩底上的 FORE 箭头同向，对准后垂直放下轻压，18 颗 Torx-8 1.0 N·m 交叉拧紧。⚠️ 盖板与 DLNA 之间的射频连接器是靠合盖动作自动对接的——也就是说盖板装歪一点，射频就接触不良，且从外面看不出来。FORE 对齐 + 十字均匀锁紧，就是在保这个对接。

GPS 模块：

先拆罩顶、再拆电子盖板单元才够得着。断开盖板 PCB 上的插头，4 颗 Torx-10（1.0 N·m）。装回方向：连接器朝向标有「LOW」字样的那台电机。

HPA 与 DLNA：都在罩底上，各断开 5 个 / 2 个插头，12 颗 / 5 颗 Torx-8 拆下。装回前必须先在罩底的散热肋上涂一层散热膏——手册给的备件商店号是 S-34-201823-035 或等效品——再锁螺丝（均 1.0 N·m）。这一步漏了，功放散热不良，故障会绕一圈又回来。

把全章的备件号横着排一遍，能看出几条实用规律，也有一个必须专门提醒的坑：

• GPS 模块六个机型一个号——这一件坏了，库房里任何一台 FBB 拆的 GPS 都能顶上；

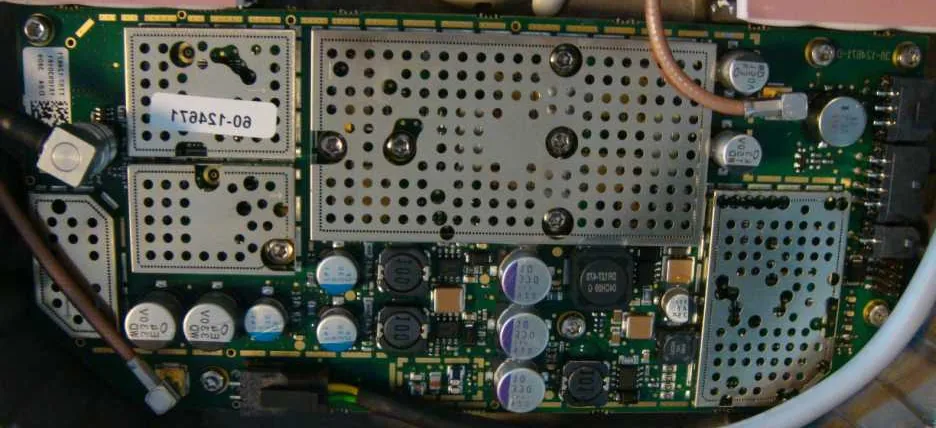

• HPA 的坑：S-62-124671（500 A 版、727 用）与 S-60-124671（250、150、325 用）只差中间一段的一位数字，型号牌贴纸上就是「60-124671」这样印的，订货、领件时看错一位就装错：

• 同一部件在不同机型上连螺丝规格都不一样：GPS 模块在 500 A 版上是 Torx-8，其余机型全是 Torx-10；天线罩在 500 A/B 上 10 颗 M5、500 C 版 12 颗、250/150 只有 6 颗。跨机型干活时别凭上一台的肌肉记忆下刀。

拆装章几乎每个流程的页边都印着同样三条 NOTE，是厂家用返修数据换来的经验，值得抄在工具箱盖上：

1. 拔插头先松锁扣，捏住插头拔，不拽线；
2. 插头插到位要有「咔哒」一声，没听到就不算插好；
3. 有方向要求的部件（GPS、盖板、罩顶），装之前先想好方向——线够不够长、FORE 箭头对没对、标签朝没朝船尾，装反了返工的成本远高于装前看一眼。

扭力速查总表见天线故障与换件维修 页；EXPLORER 727 / 325 的换件流程在本栏目另有一篇：EXPLORER 系换件指南 。

SAILOR 主机坏了能修吗？

分机型：500 与 250 的主机里只有电源模块（PSM，S-60-124511）是备件，主板不是备件——电源模块换上还不好，主机整体换。150 的主机是封闭单元，什么都不能换。IP 话机、座充、AC/DC 电源（除保险丝）都是整体换。所以「开壳修主板」这类活儿在 FBB 上根本不存在，别接。

换仰角电机最容易做错哪一步？

拆之前忘了量尺寸 d。先量旧电机外壳到皮带轮的距离，标到新电机轴上再装皮带轮；装回时先虚拧，对齐「两个驱动轮之间皮带成一条直线」再拧到 1.2 N·m，张力与天线里其他皮带一致，最后手盘确认不卡。这五步少一步，轻则皮带偏磨，重则扫天异响返工。

SAILOR 500 天线 A 版和 B/C 版换件有什么区别？

差别大到像两台机器：A 版七个备件、电机可换；B/C 版电机和皮带都不是备件，跟踪板变成 ATR 与 ATM 两个模块（ATM 与传感器板一体换）。连螺丝都变了：GPS 从 Torx-8 变 Torx-10，罩顶从 10 颗 M5 变成 B 版 10 颗、C 版 12 颗。动手前先看天线版本号。

HPA 备件 S-60-124671 和 S-62-124671 能互换吗？

不能，就差中间一位数字。S-62-124671 给 500 A 版和 727 用；S-60-124671 给 250、150、325 用。备件标签上印的是 60-124671 这样的短号，领件时把完整型号核一遍再拿走。

250 或 150 换 HPA、DLNA 为什么要涂散热膏？

这两块板贴装在罩底的散热肋上，靠金属接触导热。手册要求装回前先在散热肋上涂一层散热膏（备件商店号 S-34-201823-035 或等效品）再锁螺丝。漏了这步，功放过热降功率，故障绕一圈又回到天线侧。

天线罩装回去时方向怎么对？

500 系：SAILOR 字样平行船中线、黄警告标朝船尾；250/150：SAILOR 标朝船首、黄警告标朝船尾。250/150 的电子盖板还有 FORE 箭头要跟罩底对齐——盖板与 DLNA 的射频连接器是靠合盖动作自动对接的，装偏了射频接触不良，外面看不出来。所有罩顶螺丝一律对角交叉拧到规定扭力。
